Tyczenie budynku to kluczowy etap procesu budowlanego. Polega na przeniesieniu projektu z dokumentacji na teren działki. Wykonuje je uprawniony geodeta. Precyzyjne wytyczenie gwarantuje zgodność z projektem i przepisami. Minimalizuje też ryzyko kosztownych błędów konstrukcyjnych.
Geodeta potrzebuje projektu zagospodarowania terenu, rzutu fundamentów i parteru. Używa palików lub ław ciesielskich do oznaczenia osi budynku. Ustala też "punkt zero" - poziom odniesienia dla pomiarów wysokościowych. Po zakończeniu prac, sporządza szkic tyczenia i wpisuje go do dziennika budowy.
Najważniejsze informacje:- Tyczenie wykonuje uprawniony geodeta
- Wymagane są: projekt zagospodarowania, rzut fundamentów i parteru
- Geodeta oznacza osie budynku i ustala "punkt zero"
- Prawidłowe tyczenie zapewnia zgodność z projektem i przepisami
- Szkic tyczenia musi być wpisany do dziennika budowy
- Precyzyjne wytyczenie zapobiega kosztownym błędom konstrukcyjnym
Czym jest tyczenie budynku i jego znaczenie w procesie budowlanym
Geodeta wytyczenie budynku to proces przenoszenia projektu budowlanego z dokumentacji na teren działki. Polega na precyzyjnym wyznaczeniu położenia i wymiarów przyszłego obiektu w terenie. Tyczenie fundamentów wykonuje uprawniony geodeta, który odpowiada za dokładność i zgodność z projektem.
Prawidłowe wytyczenie budynku ma kluczowe znaczenie dla całej inwestycji. Zapewnia zgodność realizacji z zatwierdzonym projektem i obowiązującymi przepisami. Minimalizuje ryzyko kosztownych błędów konstrukcyjnych, które mogłyby prowadzić do problemów z odbiorem budynku. Dodatkowo, precyzyjne tyczenie umożliwia optymalne wykorzystanie przestrzeni działki.
Niezbędne dokumenty do wytyczenia budynku
Do przeprowadzenia wytyczenia budynku, geodeta potrzebuje trzech kluczowych dokumentów:
- Projekt zagospodarowania terenu
- Rzut fundamentów
- Rzut parteru
Projekt zagospodarowania terenu to mapa przedstawiająca rozmieszczenie obiektów na działce. Rzut fundamentów pokazuje szczegółowy układ i wymiary fundamentów. Rzut parteru zawiera informacje o układzie pomieszczeń na poziomie gruntu.
Ważne jest, aby inwestor uzgodnił z geodetą szczegóły tyczenia. Należy określić, które elementy mają być wytyczone, np. narożniki fundamentów czy osie ścian. Takie ustalenia pozwolą uniknąć nieporozumień i zapewnią dokładność prac.
Czytaj więcej: Umowa wykonania prac budowlanych: Jak uniknąć kosztownych błędów
Etapy procesu tyczenia budynku
Przygotowanie terenu
Geodeta wytyczenie budynku rozpoczyna od analizy terenu i projektu. Sprawdza zgodność dokumentacji z warunkami na działce, identyfikuje ewentualne przeszkody i planuje najlepszą metodę tyczenia.
Oznaczanie punktów w terenie

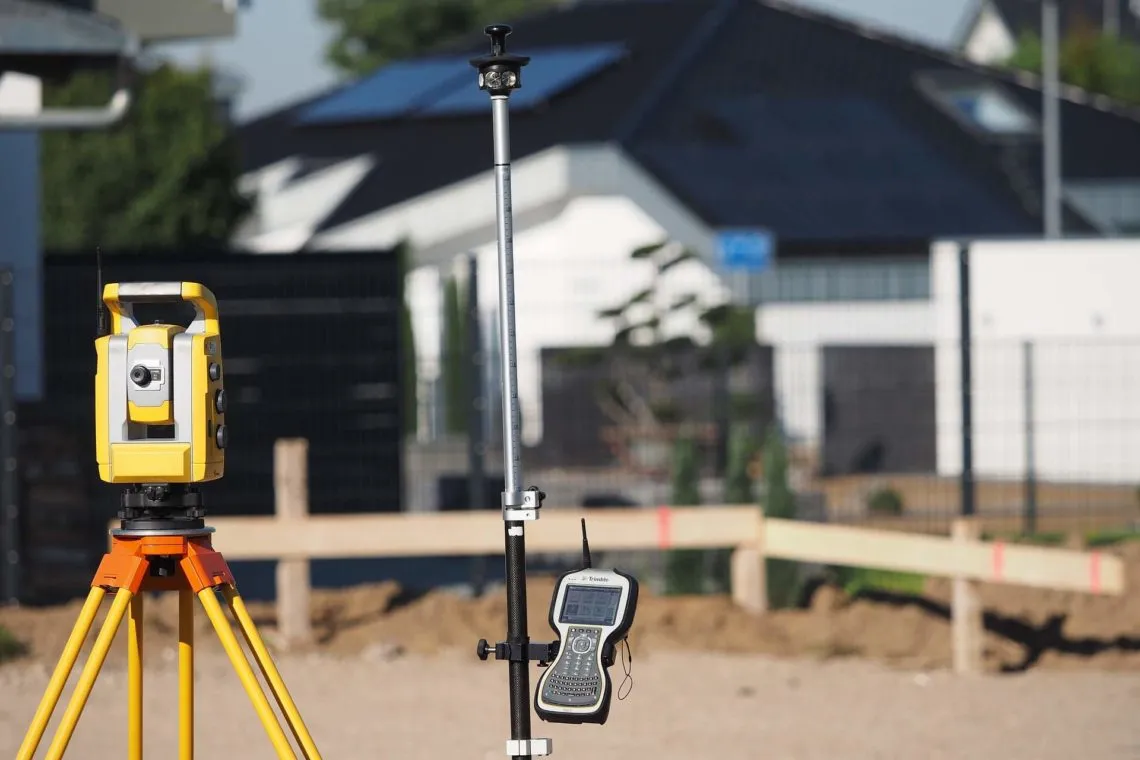

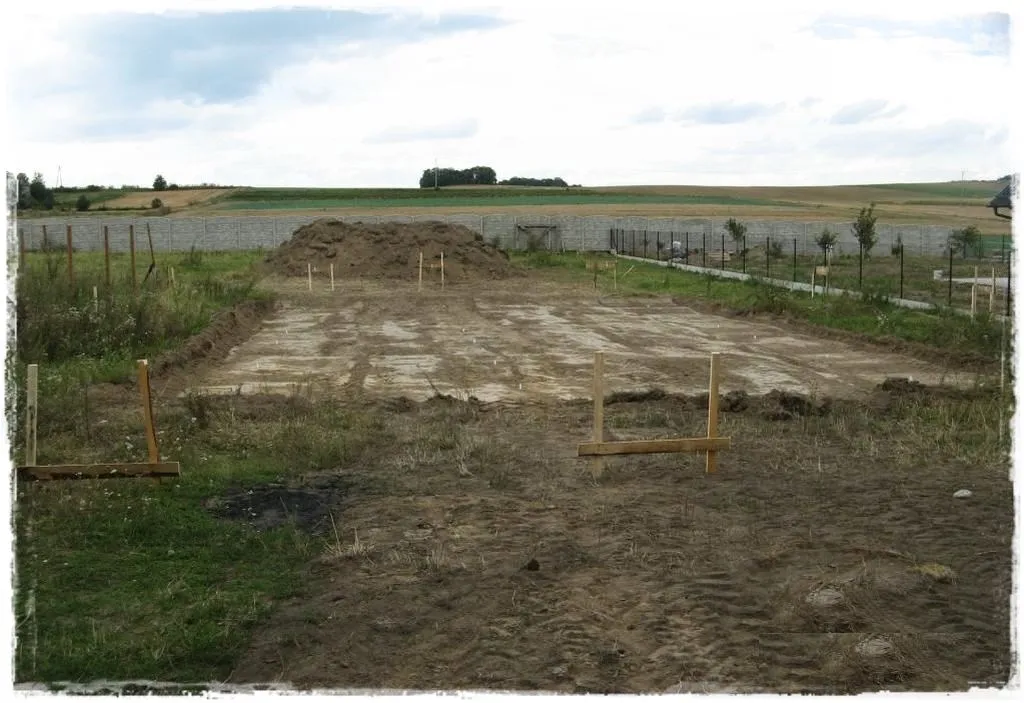

Geodeta używa specjalistycznego sprzętu do przeniesienia punktów z projektu na teren. Zazwyczaj wbija drewniane paliki lub stosuje ławy ciesielskie do oznaczenia kluczowych punktów. Wytyczanie osi budynku jest fundamentalne dla dalszych prac budowlanych.
Wyznaczanie punktu zero
Punkt zero to umowny poziom odniesienia dla wszystkich pomiarów wysokościowych w budynku. Geodeta oznacza go na stałym elemencie w terenie, często jako poziom ±0,00, co stanowi podstawę dla dalszych prac budowlanych.
Kontrola i dokumentacja
Po zakończeniu tyczenia, geodeta dokładnie sprawdza poprawność wszystkich oznaczeń. Weryfikuje zgodność z projektem i przepisami. Następnie sporządza szczegółowy szkic tyczenia, który jest kluczowym dokumentem potwierdzającym prawidłowość wykonanych prac.
- Upewnij się, że geodeta ma aktualne uprawnienia
- Bądź obecny podczas tyczenia i zadawaj pytania
- Sprawdź, czy wszystkie uzgodnione elementy zostały wytyczone
- Poproś o wyjaśnienie znaczenia poszczególnych oznaczeń
- Zweryfikuj, czy szkic tyczenia został wpisany do dziennika budowy
Konsekwencje nieprawidłowego wytyczenia budynku
Błędy w wytyczeniu budynku mogą prowadzić do poważnych problemów:
- Niezgodność z projektem budowlanym
- Naruszenie odległości od granic działki
- Problemy z przyłączami mediów
- Konieczność kosztownych poprawek lub rozbiórki
Niezgodność z projektem może skutkować odmową odbioru budynku. Naruszenie odległości grozi konfliktami z sąsiadami i sankcjami prawnymi. Problemy z przyłączami mogą zwiększyć koszty inwestycji. W skrajnych przypadkach, konieczna może być częściowa lub całkowita rozbiórka obiektu.
Dokumentacja procesu tyczenia w dzienniku budowy
Wpis w dzienniku budowy potwierdza prawidłowość wykonania wytyczenia budynku. Jest niezbędny do udokumentowania zgodności realizacji z projektem i przepisami. Brak wpisu może prowadzić do problemów podczas odbioru budynku lub w przypadku kontroli.
Może też utrudnić rozwiązywanie ewentualnych sporów w przyszłości. Dlatego inwestor powinien dopilnować, aby geodeta dokonał odpowiedniego wpisu zaraz po zakończeniu prac.
| Kryterium | Prawidłowe tyczenie | Nieprawidłowe tyczenie |
|---|---|---|
| Zgodność z projektem | Pełna | Częściowa lub brak |
| Dokumentacja | Kompletna, z wpisem do dziennika budowy | Niekompletna lub brak |
| Konsekwencje | Sprawny przebieg budowy | Opóźnienia, dodatkowe koszty |
Wpływ tyczenia na zgodność z projektem i przepisami prawa
Geodeta wytyczenie budynku ma kluczowe znaczenie dla zachowania zgodności z zatwierdzonym projektem. Precyzyjne tyczenie gwarantuje, że budynek zostanie wzniesiony dokładnie tam, gdzie zaplanowano, z zachowaniem wszystkich wymaganych parametrów.
Z prawnego punktu widzenia, tyczenie fundamentów musi uwzględniać wszystkie obowiązujące normy i przepisy. Dotyczy to zwłaszcza odległości od granic działki, linii zabudowy czy innych obiektów. Geodeta, wykonując usługi geodezyjne budowlane, ponosi odpowiedzialność za zapewnienie zgodności wytyczenia z prawem budowlanym i miejscowym planem zagospodarowania przestrzennego.
Tyczenie budynku: klucz do udanej inwestycji budowlanej
Geodeta wytyczenie budynku to fundamentalny etap procesu budowlanego, który wymaga szczególnej uwagi inwestora. Precyzyjne wytyczanie osi budynku i tyczenie fundamentów gwarantuje zgodność realizacji z projektem i obowiązującymi przepisami, minimalizując ryzyko kosztownych błędów.
Kluczowe jest zaangażowanie uprawnionego geodety, który przeprowadzi pomiary geodezyjne na budowie z należytą starannością. Inwestor powinien zadbać o dostarczenie niezbędnej dokumentacji, aktywnie uczestniczyć w procesie tyczenia i dopilnować prawidłowego udokumentowania prac w dzienniku budowy.
Pamiętajmy, że konsekwencje nieprawidłowego wytyczenia mogą być poważne, prowadząc do opóźnień, dodatkowych kosztów, a nawet problemów prawnych. Dlatego geodezyjna obsługa inwestycji powinna być traktowana jako inwestycja w bezpieczeństwo i sukces całego przedsięwzięcia budowlanego.
