Płyta fundamentowa to kluczowy element konstrukcyjny budynku, przenoszący obciążenia na grunt. Jej przekrój składa się z kilku istotnych warstw. Każda warstwa pełni określoną funkcję, zapewniając stabilność i trwałość całej konstrukcji. Grubość płyty zależy od rodzaju gruntu i obciążeń budynku. W niektórych przypadkach stosuje się również dylatacje, umożliwiające niezależne odkształcenia segmentów.
Najważniejsze informacje:- Płyta fundamentowa składa się z warstw: podłoża gruntowego, izolacji, zbrojenia, betonu i warstwy powierzchniowej
- Grubość płyty waha się od 20 do 60 cm, zależnie od warunków gruntowych i obciążeń
- Zbrojenie zwiększa nośność płyty i zapobiega pęknięciom
- Dylatacje stosuje się w dużych płytach, dzieląc je na fragmenty do 200 m²
- Prawidłowe wykonanie płyty fundamentowej jest kluczowe dla bezpieczeństwa budynku
Definicja i znaczenie płyty fundamentowej
Płyta fundamentowa to jednolity, płaski element konstrukcyjny, stanowiący podstawę budynku. Jest to rodzaj fundamentu, który równomiernie przenosi obciążenia całej konstrukcji na podłoże gruntowe.
Przekrój płyty fundamentowej odgrywa kluczową rolę w zapewnieniu stabilności i trwałości budynku. Jego prawidłowe zaprojektowanie i wykonanie gwarantuje równomierne rozłożenie ciężaru konstrukcji, co zapobiega osiadaniu i pękaniu ścian. Dodatkowo, płyta fundamentowa chroni budynek przed wilgocią i przemarzaniem gruntu, co jest szczególnie istotne w trudnych warunkach geologicznych.

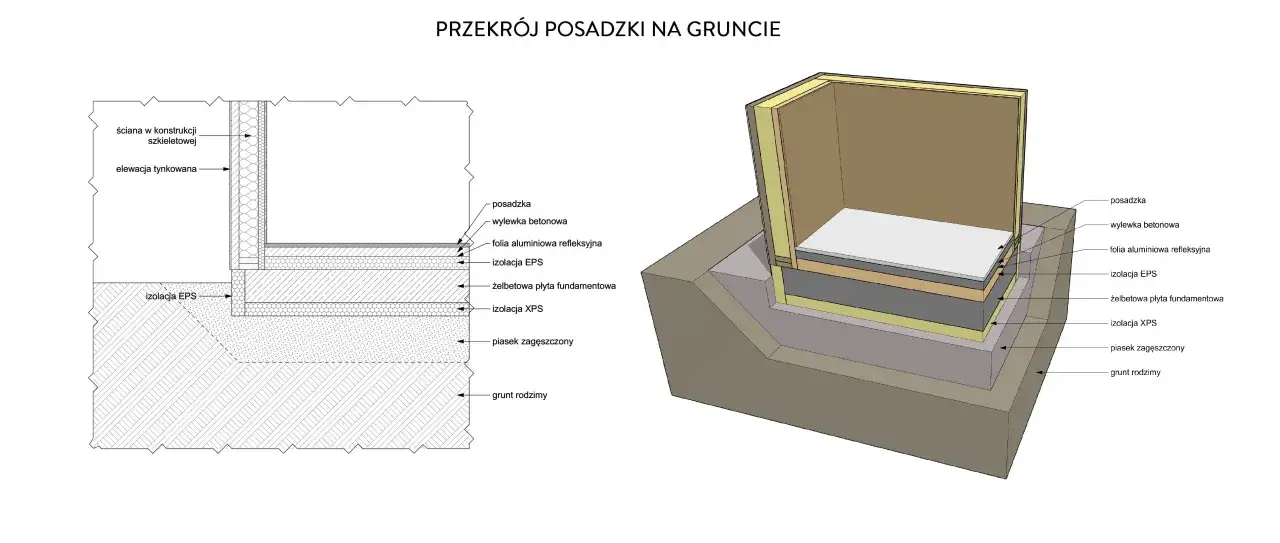

Warstwy płyty fundamentowej
Warstwa podłoża gruntowego
Konstrukcja płyty fundamentowej rozpoczyna się od odpowiedniego przygotowania podłoża. Warstwa ta składa się zazwyczaj z zagęszczonego piasku lub żwiru, pełniąc funkcję drenażową i wyrównującą. Materiały te umożliwiają skuteczne odprowadzanie wody i zapobiegają kapilarności.
Proces przygotowania podłoża obejmuje wykop, wyrównanie terenu i zagęszczenie gruntu. Następnie układa się warstwę wyrównawczą, która stanowi bazę dla kolejnych elementów płyty fundamentowej.
Izolacja przeciwwilgociowa
Izolacja w przekroju płyty fundamentowej stanowi barierę chroniącą przed wilgocią z gruntu. Jej zastosowanie zapobiega przenikaniu wody i pary wodnej do wnętrza budynku, co mogłoby prowadzić do zawilgocenia i degradacji konstrukcji.
Najczęściej stosowane materiały izolacyjne to:
- Folia PE (polietylenowa)
- Papa termozgrzewalna
- Masy bitumiczne
- Bentonit sodowy
Warstwa zbrojenia

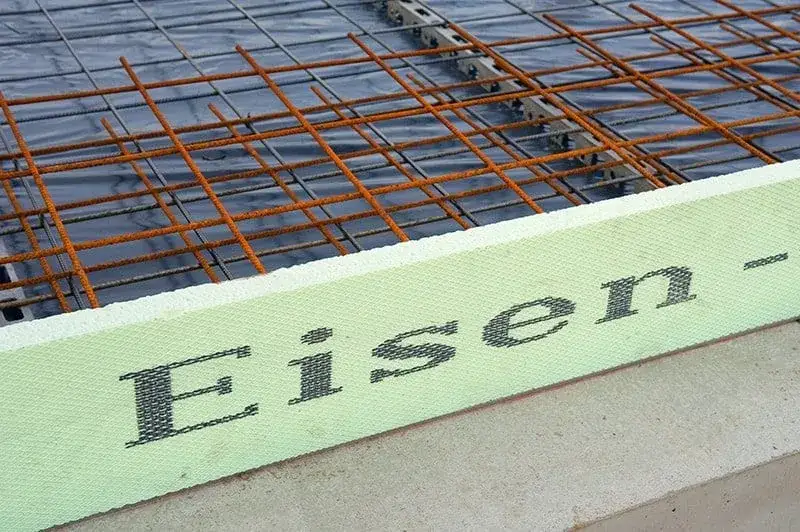

Zbrojenie jest kluczowym elementem konstrukcji płyty fundamentowej, zapewniającym jej wytrzymałość i odporność na pękanie. Składa się ono z prętów stalowych, które tworzą siatkę rozłożoną w dwóch kierunkach. Taka struktura pozwala na równomierne rozłożenie obciążeń i zapobiega powstawaniu rys.
Najczęściej stosuje się zbrojenie z prętów o średnicy 12-16 mm, układanych w rozstawie co 15-20 cm. W miejscach szczególnie narażonych na obciążenia, jak np. pod ścianami nośnymi, stosuje się dodatkowe wzmocnienia.
Warstwa betonu
Beton używany w płytach fundamentowych charakteryzuje się wysoką wytrzymałością na ściskanie i mrozoodpornością. Zazwyczaj stosuje się mieszanki klasy C20/25 lub C25/30, które zapewniają odpowiednią nośność i trwałość. Dodatek domieszek chemicznych poprawia urabialność i wodoszczelność betonu.
Proces wylewania betonu wymaga precyzji i doświadczenia. Mieszanka jest dostarczana na plac budowy i wylewana na przygotowane zbrojenie. Następnie beton jest zagęszczany, aby usunąć pęcherzyki powietrza i zapewnić jednolitą strukturę.
Warstwa powierzchniowa
Warstwę wykończeniową płyty fundamentowej stanowi zazwyczaj gładka wylewka cementowa. Jej zadaniem jest wyrównanie powierzchni i przygotowanie podłoża pod docelową posadzkę. Wykonuje się ją z zaprawy cementowej lub samopoziomującej, co zapewnia idealnie płaską powierzchnię.
Czytaj więcej: Dom na słupach betonowych: zalety, rodzaje i zastosowania
Grubość płyty fundamentowej
Grubość płyty fundamentowej zależy głównie od rodzaju gruntu i obciążeń budynku. Im słabszy grunt i większe obciążenia, tym grubsza powinna być płyta, aby zapewnić odpowiednią nośność i stabilność konstrukcji.
| Rodzaj gruntu | Zalecana grubość płyty |
|---|---|
| Grunty słabe (np. piaski luźne) | 40-60 cm |
| Grunty średnie (np. gliny) | 30-40 cm |
| Grunty mocne (np. skały) | 20-30 cm |
Dylatacje w płycie fundamentowej
Dylatacje to celowo wykonane szczeliny w płycie fundamentowej, umożliwiające niezależne odkształcenia poszczególnych części konstrukcji. Pozwalają one na kompensację naprężeń wynikających z różnic temperatur czy nierównomiernego osiadania gruntu.
Stosuje się je głównie w przypadku dużych płyt o powierzchni przekraczającej 200 m² lub gdy występują znaczne różnice w obciążeniu poszczególnych części budynku. Dylatacje są również niezbędne, gdy płyta fundamentowa jest posadowiona na gruntach o różnej nośności lub gdy budynek ma skomplikowany kształt.
Prawidłowe wykonanie płyty fundamentowej
Kluczowe aspekty prawidłowego wykonania płyty fundamentowej to:
- Dokładne przygotowanie i zagęszczenie podłoża gruntowego
- Prawidłowe ułożenie i połączenie warstw izolacji przeciwwilgociowej
- Precyzyjne rozmieszczenie i wiązanie zbrojenia
- Zastosowanie betonu o odpowiedniej klasie wytrzymałości
- Staranne zagęszczenie i pielęgnacja świeżo ułożonego betonu
- Wykonanie dylatacji w odpowiednich miejscach (jeśli wymagane)
Zalety i wady płyty fundamentowej
Płyta fundamentowa ma szereg zalet. Zapewnia doskonałą izolację termiczną i przeciwwilgociową, co przekłada się na komfort użytkowania i energooszczędność budynku. Jest idealna dla terenów o słabej nośności gruntu, gdyż równomiernie rozkłada obciążenia. Dodatkowo, jej wykonanie jest stosunkowo szybkie i proste w porównaniu z tradycyjnymi fundamentami.
Jednak konstrukcja płyty fundamentowej ma też pewne wyzwania. Głównym jest wyższy koszt początkowy w porównaniu z fundamentami tradycyjnymi. Ponadto, w przypadku awarii instalacji podpodłogowych, naprawa może być trudniejsza i bardziej kosztowna.
Konserwacja i trwałość płyty fundamentowej
Dbałość o płytę fundamentową polega głównie na regularnej kontroli i konserwacji izolacji przeciwwilgociowej. Warto co kilka lat przeprowadzać inspekcję, sprawdzając czy nie pojawiły się pęknięcia lub zawilgocenia. W razie wykrycia uszkodzeń, należy niezwłocznie przeprowadzić naprawy, aby zapobiec dalszej degradacji.
Prawidłowo wykonana i konserwowana płyta fundamentowa może służyć przez cały okres użytkowania budynku, czyli nawet 100 lat i więcej.
Klucz do stabilności: Kompleksowe spojrzenie na strukturę płyty fundamentowej
Płyta fundamentowa to nie tylko podstawa budynku, ale również skomplikowana struktura inżynieryjna, składająca się z kilku kluczowych warstw. Od podłoża gruntowego, przez izolację przeciwwilgociową, zbrojenie, beton, aż po warstwę powierzchniową - każdy element pełni istotną rolę w zapewnieniu trwałości i stabilności konstrukcji.
Prawidłowe wykonanie przekroju płyty fundamentowej wymaga uwzględnienia wielu czynników, takich jak rodzaj gruntu, obciążenia budynku czy warunki klimatyczne. Odpowiednia grubość płyty, zastosowanie dylatacji w strategicznych miejscach oraz staranna konserwacja to kluczowe aspekty, które determinują długowieczność fundamentu.
Mimo wyższych kosztów początkowych, płyta fundamentowa oferuje liczne korzyści, w tym doskonałą izolację termiczną i przeciwwilgociową oraz równomierne rozłożenie obciążeń. Inwestycja w wysokiej jakości fundament to gwarancja stabilności i komfortu użytkowania budynku przez dziesięciolecia.
