Zbrojenie stropu to kluczowy element konstrukcyjny budynków. Zapewnia ono odpowiednią nośność i wytrzymałość stropów. Różne typy stropów wymagają odmiennych technik zbrojenia. Najczęściej spotykane to stropy monolityczne, gęstożebrowe i prefabrykowane. Zbrojenie zazwyczaj składa się z prętów stalowych o średnicy 12-14 mm. Układa się je w formie kraty lub siatki. Ważne jest, by zbrojenie było zgodne z projektem budowlanym i podlegało kontroli przed zalaniem betonem.
Kluczowe informacje:
- Zbrojenie musi być zgodne z projektem budowlanym
- Przed zalaniem betonem konieczna jest kontrola zbrojenia
- Najczęściej stosuje się stal o średnicy 12-14 mm
- Pręty rozmieszcza się co 40-50 cm i łączy strzemionami
- Schemat zbrojenia powinien zawierać rozmieszczenie prętów, ich wymiary i miejsca wzmocnień
Podstawowe elementy schematu zbrojenia stropu
Schemat zbrojenia stropu to kluczowy dokument w procesie budowlanym. Przedstawia on rozmieszczenie i rodzaje prętów zbrojeniowych w konstrukcji stropu. Prawidłowo wykonany schemat zbrojenia stropu zapewnia solidność i trwałość całej konstrukcji budynku.
- Pręty główne
- Pręty rozdzielcze
- Strzemiona
- Pręty podporowe
- Siatki zbrojeniowe
Pręty główne przenoszą główne obciążenia stropu. Pręty rozdzielcze zapobiegają pękaniu betonu. Strzemiona łączą pręty główne i rozdzielcze. Pręty podporowe wzmacniają konstrukcję przy podporach. Siatki zbrojeniowe zapewniają równomierne rozłożenie obciążeń.
Rodzaje prętów zbrojeniowych w stropie
W zbrojeniu stropu stosuje się różne typy prętów, dostosowane do specyfiki konstrukcji. Główne rodzaje to pręty żebrowane i gładkie, przy czym te pierwsze są obecnie częściej stosowane ze względu na lepszą przyczepność do betonu.
Pręty zbrojeniowe różnią się także średnicą, która wpływa na ich nośność. W schemacie zbrojenia stropu najczęściej spotyka się pręty o średnicy od 6 mm do 32 mm, dobierane w zależności od obciążeń i typu konstrukcji.
| Rodzaj pręta | Funkcja | Typowa średnica |
| Pręty główne | Przenoszenie głównych obciążeń | 12-32 mm |
| Pręty rozdzielcze | Przeciwdziałanie pękaniu betonu | 6-12 mm |
| Strzemiona | Łączenie prętów głównych i rozdzielczych | 6-8 mm |
Czytaj więcej: Technologia szkieletu drewnianego: Zalety i wady nowoczesnych domów
Prawidłowe rozmieszczenie prętów w schemacie stropu
Rozmieszczenie prętów w stropie musi być zgodne z obliczeniami statycznymi i normami budowlanymi. Pręty główne układa się prostopadle do kierunku rozpiętości stropu, zapewniając przenoszenie głównych obciążeń.
Pręty rozdzielcze umieszcza się prostopadle do prętów głównych, tworząc siatkę zbrojeniową. Ich zadaniem jest równomierne rozłożenie obciążeń i zapobieganie powstawaniu rys w betonie.
Strzemiona łączą pręty główne i rozdzielcze, zapewniając stabilność całej konstrukcji zbrojenia. Ich rozmieszczenie jest szczególnie ważne w miejscach zwiększonych naprężeń, takich jak podpory czy otwory w stropie.
Wymiary i rozstawy prętów zbrojeniowych
Wymiary i rozstawy prętów zbrojeniowych są kluczowe dla prawidłowego funkcjonowania stropu. Standardowo, pręty główne mają średnicę 12-16 mm i są rozmieszczane co 10-20 cm, w zależności od obciążeń i typu konstrukcji.
Pręty rozdzielcze zazwyczaj mają mniejszą średnicę, około 8-12 mm, i są układane w większych odstępach, najczęściej co 20-30 cm. Dokładne wymiary i rozstawy powinny być zawsze określone w projekcie zbrojenia stropu.
- Rozstaw 10 cm - stosowany przy dużych obciążeniach, zapewnia maksymalną wytrzymałość
- Rozstaw 15 cm - standardowy rozstaw dla większości konstrukcji mieszkalnych
- Rozstaw 20 cm - używany w lżejszych konstrukcjach lub przy mniejszych obciążeniach
- Rozstaw 25-30 cm - stosowany głównie dla prętów rozdzielczych w stropach o mniejszych wymaganiach nośności
Jak czytać przekroje poprzeczne stropu na schemacie?
Przekrój stropu z zbrojeniem to kluczowy element schematu, pokazujący układ prętów w pionie. Pozwala on zrozumieć, jak zbrojenie jest rozmieszczone w różnych warstwach stropu.
Na przekroju widoczne są pręty dolne, przenoszące obciążenia rozciągające, oraz pręty górne, odpowiadające za przenoszenie obciążeń w strefach podporowych. Strzemiona łączące te pręty są również zaznaczone na przekroju.
Ważnym elementem przekroju stropu z zbrojeniem jest oznaczenie otuliny betonowej, czyli warstwy betonu chroniącej pręty przed korozją i zapewniającej odpowiednią ochronę przeciwpożarową.
Na przekroju poprzecznym widoczne są również: grubość płyty stropowej, rozmieszczenie prętów głównych i rozdzielczych, pozycja strzemion oraz ewentualne wzmocnienia w miejscach szczególnie obciążonych. Wszystkie te elementy są kluczowe dla zrozumienia konstrukcji stropu.
Oznaczenia i symbole na schemacie zbrojenia stropu
Rysunek zbrojenia płyty stropowej zawiera szereg specjalistycznych oznaczeń i symboli. Ich znajomość jest niezbędna do prawidłowej interpretacji schematu i realizacji zbrojenia zgodnie z projektem.
- Φ - oznacza średnicę pręta (np. Φ12 to pręt o średnicy 12 mm)
- @ - symbol rozstawu prętów (np. @15 oznacza rozstaw co 15 cm)
- L - długość pręta
- ▬ - oznaczenie pręta głównego na przekroju
- ⊗ - oznaczenie pręta poprzecznego (widok z góry)
- ┌─┐ - symbol strzemiona
- ↑ - kierunek układania zbrojenia
- ╫ - symbol podpory
Schemat zbrojenia dla różnych typów stropów
Układ zbrojenia stropu różni się w zależności od typu konstrukcji. Strop monolityczny wymaga pełnego zbrojenia wykonanego na miejscu, z prętami głównymi, rozdzielczymi i strzemionami tworzącymi jednolitą siatkę.

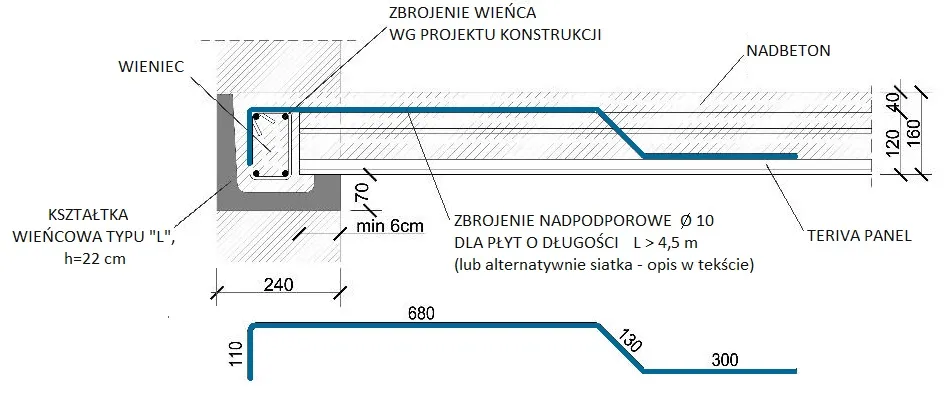

Strop gęstożebrowy charakteryzuje się układem równoległych żeber zbrojonych prętami głównymi, połączonych płytą nadbetonu z siatką zbrojeniową. Schemat zbrojenia stropu gęstożebrowego uwzględnia również zbrojenie przypodporowe i rozdzielcze.
W przypadku stropów prefabrykowanych, schemat zbrojenia koncentruje się głównie na połączeniach między elementami oraz dodatkowym zbrojeniu uzupełniającym. Kluczowe jest tu prawidłowe rozmieszczenie prętów łączących poszczególne płyty oraz zbrojenie nadbetonu.

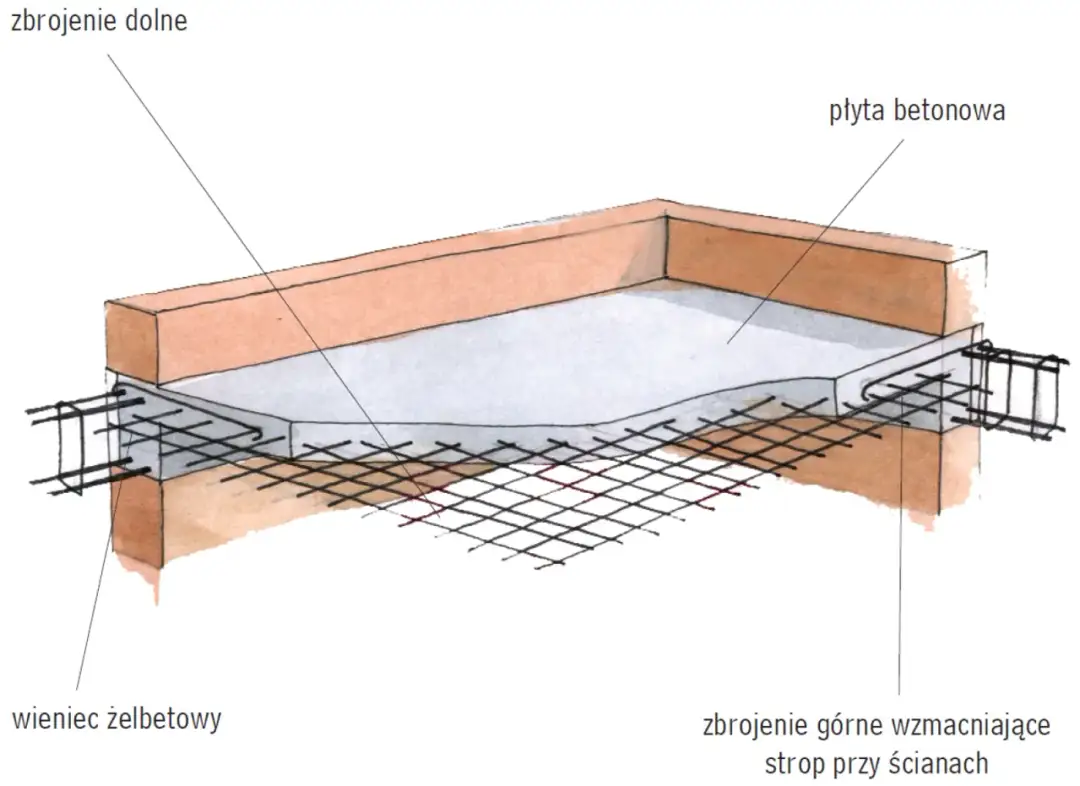

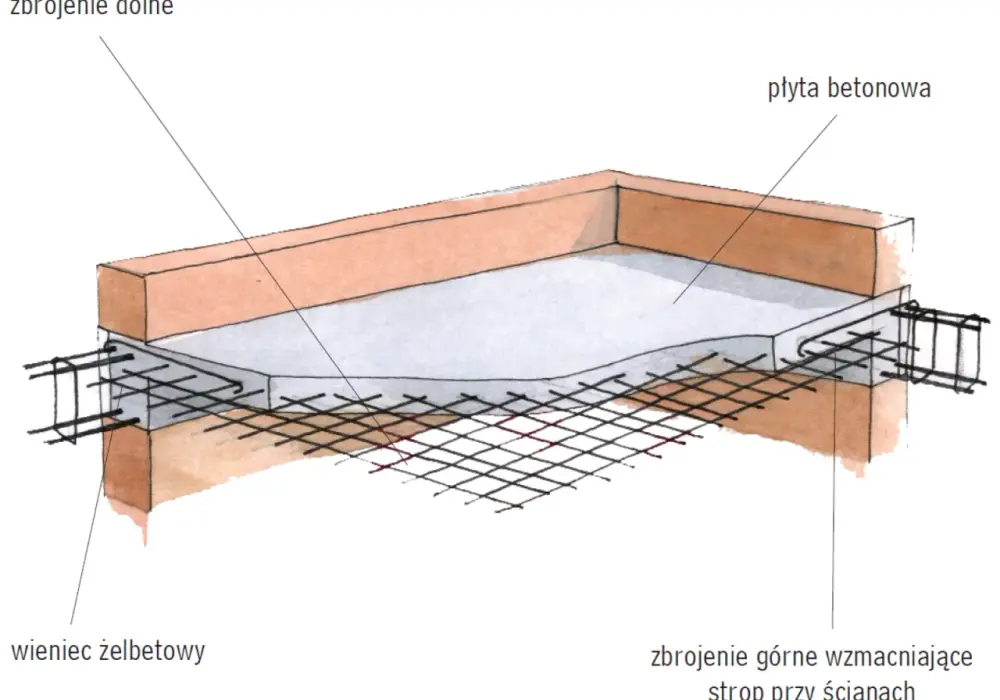

Zbrojenie stropu monolitycznego - kluczowe elementy schematu
Zbrojenie stropu monolitycznego charakteryzuje się równomiernym rozkładem prętów w obu kierunkach. Główne pręty nośne układane są w kierunku mniejszej rozpiętości stropu, zapewniając optymalną nośność konstrukcji.
Istotnym elementem schematu zbrojenia stropu monolitycznego jest zbrojenie podporowe, które zwiększa nośność w miejscach występowania największych momentów zginających. Dodatkowo, uwzględnia się zbrojenie przeciwskurczowe w górnej części płyty.
| Element zbrojenia | Typowa średnica | Rozstaw |
| Pręty główne dolne | 12-16 mm | 10-15 cm |
| Pręty rozdzielcze dolne | 8-12 mm | 20-25 cm |
| Pręty górne (podporowe) | 12-20 mm | 10-20 cm |
| Strzemiona | 6-8 mm | 15-25 cm |
Szczególne aspekty schematu zbrojenia stropu gęstożebrowego
Schemat zbrojenia stropu gęstożebrowego różni się znacząco od stropu monolitycznego. Charakterystycznym elementem są żebra, w których koncentruje się główne zbrojenie nośne, przenoszące obciążenia na podpory.
Płyta nadbetonu w stropie gęstożebrowym wymaga dodatkowego zbrojenia siatką, które zapobiega pękaniu i zapewnia równomierne rozłożenie obciążeń. Wytyczne zbrojenia płyty stropowej gęstożebrowej uwzględniają także specjalne zbrojenie w miejscach połączeń żeber z płytą.
- Skoncentrowane zbrojenie główne w żebrach
- Lżejsza konstrukcja w porównaniu do stropu monolitycznego
- Konieczność stosowania zbrojenia przypodporowego w żebrach
- Zbrojenie rozdzielcze w płycie nadbetonu
- Specjalne wymagania dotyczące zakotwienia prętów w wieńcach
Praktyczne wskazówki do analizy schematu zbrojenia stropu
Analiza schematu zbrojenia stropu wymaga uwagi i zrozumienia kluczowych elementów. Oto kilka praktycznych wskazówek, które ułatwią interpretację:
- Zawsze zaczynaj od identyfikacji typu stropu i jego głównych wymiarów
- Zwróć uwagę na legendę i objaśnienia symboli użytych w schemacie
- Sprawdź rozstawy i średnice prętów głównych i rozdzielczych
- Zidentyfikuj miejsca wymagające wzmocnionego zbrojenia (np. przy podporach)
- Porównaj zbrojenie dolne i górne, zwracając uwagę na różnice w rozstawie i średnicy prętów
- Upewnij się, że schemat uwzględnia wszystkie otwory i przejścia instalacyjne w stropie
Pamiętaj, że dokładna analiza schematu zbrojenia stropu jest kluczowa dla prawidłowego wykonania konstrukcji. W razie wątpliwości zawsze konsultuj się z projektantem lub doświadczonym inżynierem budownictwa. Prawidłowe odczytanie i realizacja schematu zapewni trwałość i bezpieczeństwo całej konstrukcji budynku.
Klucz do solidnej konstrukcji: Kompleksowe zrozumienie schematu zbrojenia stropu
Schemat zbrojenia stropu to fundament bezpiecznej i trwałej konstrukcji budynku. Prawidłowe zrozumienie i interpretacja tego schematu są kluczowe dla każdego specjalisty w branży budowlanej. Od podstawowych elementów, takich jak pręty główne i rozdzielcze, po szczegółowe aspekty rozmieszczenia i wymiarowania - każdy detal ma znaczenie.
Różnorodność typów stropów, od monolitycznych po gęstożebrowe, wymaga elastycznego podejścia do projektowania zbrojenia. Znajomość specyfiki każdego rodzaju stropu pozwala na optymalne dostosowanie układu zbrojenia do konkretnych wymagań konstrukcyjnych. Pamiętajmy, że precyzyjne odczytanie oznaczeń i symboli na rysunku zbrojenia płyty stropowej jest kluczowe dla prawidłowej realizacji projektu.
Ostatecznie, umiejętność analizy i interpretacji schematu zbrojenia stropu to nie tylko kwestia techniczna, ale także gwarancja bezpieczeństwa i trwałości budynku. Dokładność w realizacji projektu, od etapu projektowania po wykonawstwo, zapewnia, że konstrukcja będzie służyć przez długie lata, spełniając wszystkie wymagania nośności i użytkowności.
