Stopy fundamentowe pod słupy drewniane to kluczowy element konstrukcyjny zapewniający stabilność i trwałość budowli. Ich głównym zadaniem jest przenoszenie obciążeń z konstrukcji na grunt. Wybór odpowiedniego typu stopy zależy od wielkości obciążeń oraz warunków gruntowych. Najczęściej stosowane rodzaje to stopy ceglane, kamienne, betonowe i żelbetowe. Każdy typ ma swoje zalety i jest odpowiedni dla różnych zastosowań.
Najważniejsze informacje:- Stopy ceglane i kamienne stosuje się przy niewielkich obciążeniach
- Stopy betonowe są odporne na wodę i łatwe w montażu
- Stopy żelbetowe używane są przy dużych obciążeniach
- Wymiary stopy powinny być wielokrotnością 5 cm
- Typowa wysokość stopy to 30-50 cm, a wymiary w rzucie 100-250 cm
Rodzaje stóp fundamentowych pod słupy drewniane
Stopy fundamentowe pod słupy drewniane stanowią kluczowy element konstrukcyjny, zapewniający stabilność i trwałość budowli. Ich głównym zadaniem jest przenoszenie obciążeń z konstrukcji drewnianej na podłoże gruntowe. Przyjrzyjmy się czterem głównym typom stóp pod słupy drewniane.
Stopy ceglane to tradycyjne rozwiązanie, stosowane przy niewielkich obciążeniach. Charakteryzują się kwadratowym lub prostokątnym kształtem z odsadzkami z 2-4 stron. Szerokość odsadzki zwykle wynosi 1/4 cegły (około 6 cm). Fundamenty pod drewniane altany często wykorzystują ten typ stóp ze względu na ich prostotę i estetyczny wygląd.
Stopy kamienne, podobnie jak ceglane, znajdują zastosowanie przy mniejszych obciążeniach. Mają zazwyczaj kształt trapezowy, bez schodków, z nachyleniem skosów około 50-60°. Są trwałe i odporne na warunki atmosferyczne, co czyni je dobrym wyborem dla fundamentów pod drewniane wiaty w miejscach narażonych na zmienne warunki pogodowe.
Stopy betonowe to uniwersalne rozwiązanie, charakteryzujące się dużą odpornością na działanie wód gruntowych. Łatwo się w nich osadza kotwy pod słupy drewniane, co usprawnia proces montażu. Stopy betonowe pod słupy mogą mieć kształt prostopadłościanu, ostrosłupa lub zawierać odsadzki, w zależności od przewidywanych obciążeń.
Stopy żelbetowe stosuje się przy konstrukcjach silnie obciążonych. Są idealne do fundamentów pod konstrukcje drewniane o dużych gabarytach. Wykonuje się z nich stopy mimośrodowo obciążone, gdy nośność gruntu jest mała. Przy szerokości powyżej 2 m przyjmują kształt ostrosłupa, a przy mniejszych wymiarach mogą mieć przekrój schodkowy lub prostokątny.
- Zalety stóp ceglanych: estetyczny wygląd, łatwość wykonania
- Wady stóp ceglanych: ograniczona nośność, wrażliwość na wilgoć
- Zalety stóp kamiennych: trwałość, odporność na warunki atmosferyczne
- Wady stóp kamiennych: trudność w obróbce, wysokie koszty
- Zalety stóp betonowych: uniwersalność, odporność na wodę
- Wady stóp betonowych: dłuższy czas wiązania, możliwość pękania
- Zalety stóp żelbetowych: wysoka nośność, elastyczność projektowa
- Wady stóp żelbetowych: wyższe koszty, skomplikowany proces wykonania
Wymiary i kształty stóp fundamentowych
Typowe wymiary stóp fundamentowych pod słupy to wysokość 30-50 cm i wymiary w rzucie 100-250 cm. Ważne, by wymiary były wielokrotnością 5 cm, co ułatwia projektowanie i wykonawstwo. Przy fundamentach niezbrojonych wysokość musi być większa, by skutecznie rozłożyć obciążenie.
Kształt kwadratowy jest najprostszy w wykonaniu i najczęściej stosowany przy symetrycznych obciążeniach. Sprawdza się doskonale w przypadku fundamentów pod drewniane altany o prostej konstrukcji.
Prostokątne stopy są idealne, gdy obciążenia są nierównomiernie rozłożone lub gdy przestrzeń jest ograniczona. Często wykorzystuje się je w fundamentach pod drewniane wiaty o wydłużonym kształcie.
Trapezowy kształt stóp kamiennych zapewnia lepsze rozłożenie naprężeń w gruncie. Jest to rozwiązanie często stosowane przy stopach pod słupy drewniane w trudnych warunkach gruntowych.
| Obciążenie | Wymiary (cm) | Kształt |
| Małe | 100x100x30 | Kwadrat |
| Średnie | 150x150x40 | Kwadrat/Prostokąt |
| Duże | 200x200x50 | Kwadrat/Trapez |
Czytaj więcej: Kiedy murować na fundamencie? Poznaj optymalny czas i zasady
Jak dobrać odpowiedni typ fundamentu?
Wybór odpowiedniego typu fundamentu pod konstrukcje drewniane zależy od kilku kluczowych czynników. Najważniejsze to: wielkość obciążeń, warunki gruntowe, dostępność materiałów oraz koszty wykonania. Właściwe dopasowanie fundamentu ma kluczowe znaczenie dla stabilności i trwałości całej konstrukcji.
Obciążenia determinują rodzaj i wymiary stopy. Dla lekkich konstrukcji, jak małe altany, wystarczą proste stopy fundamentowe pod słupy ceglane lub betonowe. Ciężkie konstrukcje, np. duże wiaty, wymagają masywnych stóp żelbetowych.
Nośność gruntu to kolejny kluczowy aspekt. Na gruntach słabonośnych konieczne mogą być większe stopy pod słupy drewniane lub zastosowanie specjalnych rozwiązań, jak pale czy ławy fundamentowe. Grunty stabilne pozwalają na użycie mniejszych, prostszych fundamentów.
Porada: Przed wyborem typu fundamentu, przeprowadź badanie geotechniczne gruntu. Pozwoli to określić jego nośność i właściwości, co jest kluczowe dla prawidłowego zaprojektowania stóp fundamentowych pod słupy. Inwestycja w badanie gruntu może zaoszczędzić kosztownych błędów w przyszłości.
Metody osadzania słupów drewnianych w stopach
Bezpośrednie osadzanie to najprostsza metoda. Słup umieszcza się w przygotowanym otworze w stopie i zalewa betonem. To rozwiązanie sprawdza się przy małych obciążeniach, ale może prowadzić do szybszego gnicia drewna.

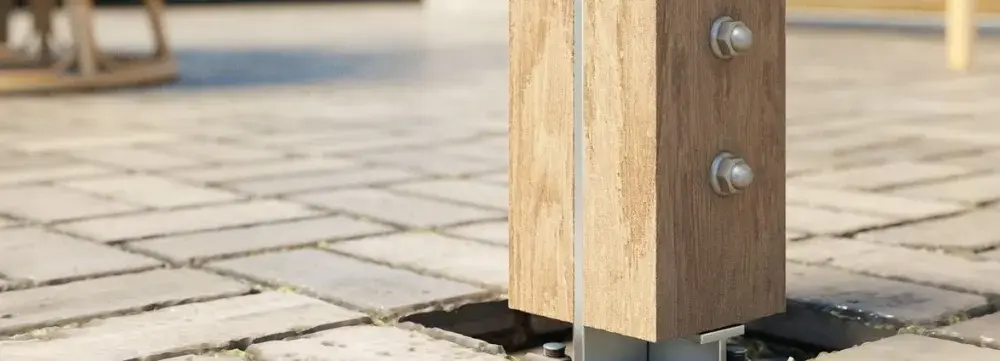

Wykorzystanie kotew do słupów drewnianych to popularna i skuteczna metoda. Kotwę mocuje się w stopie podczas jej wykonywania, a następnie przytwierdza do niej słup. Zapewnia to lepszą izolację od wilgoci i łatwość ewentualnej wymiany słupa.
Trzecia metoda polega na użyciu stalowych kielichów. Kielich osadza się w stopie, a następnie wsuwa w niego słup. To rozwiązanie zapewnia dobrą stabilność i ochronę przed wilgocią, ale jest droższe i bardziej skomplikowane w wykonaniu.
- Zalety bezpośredniego osadzania: prostota, niski koszt
- Wady bezpośredniego osadzania: ryzyko gnicia, trudność wymiany
- Zalety kotew: dobra izolacja, łatwość wymiany słupa
- Wady kotew: wyższy koszt, konieczność precyzyjnego montażu
- Zalety stalowych kielichów: wysoka stabilność, dobra ochrona przed wilgocią
- Wady stalowych kielichów: wysoki koszt, skomplikowany montaż
Kotwy do słupów drewnianych - co warto wiedzieć?

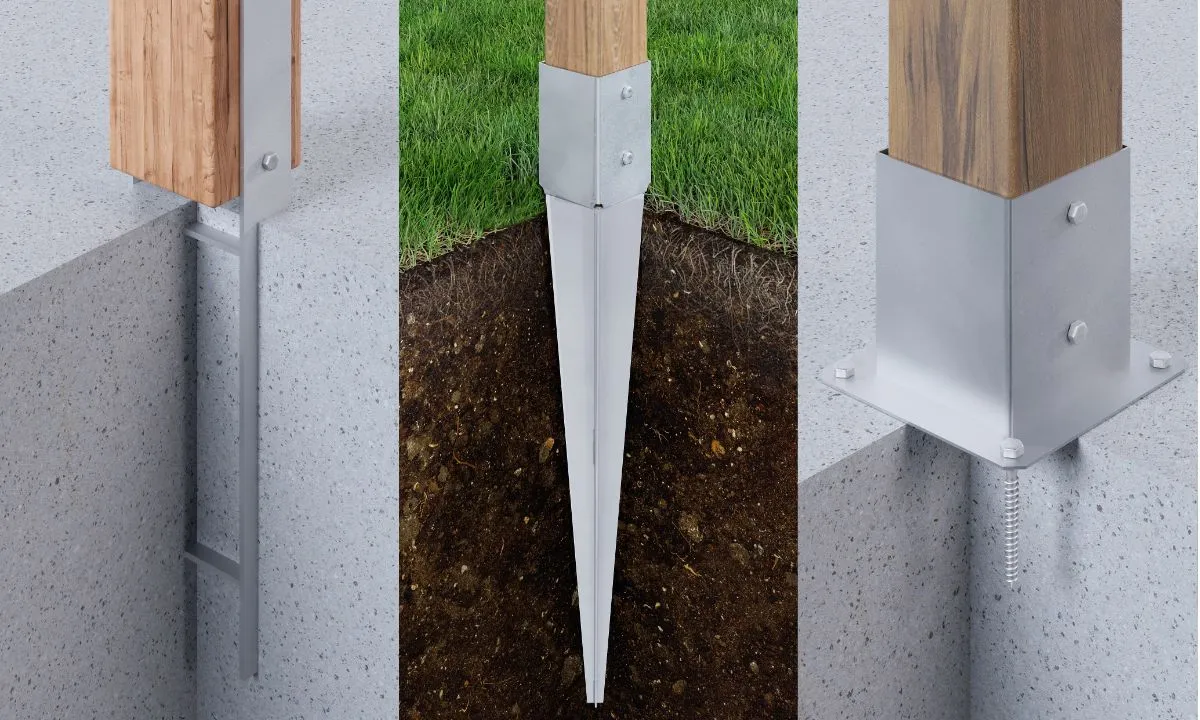

Kotwy do słupów drewnianych występują w różnych typach: wbijane, przykręcane i zalewane. Wybór zależy od rodzaju gruntu, obciążeń i preferencji konstruktora. Kotwy wbijane są szybkie w montażu, przykręcane oferują większą precyzję, a zalewane zapewniają najwyższą stabilność.
Montaż kotew wymaga precyzji i odpowiednich narzędzi. Najpierw osadza się je w świeżym betonie stopy lub przykręca do utwardzonego fundamentu. Następnie słup mocuje się do kotwy za pomocą śrub lub wkrętów. Kluczowe jest zachowanie pionu i odpowiedniej głębokości osadzenia.
Przy doborze kotew należy uwzględnić obciążenia, wymiary słupa i warunki atmosferyczne. Dla fundamentów pod drewniane altany wystarczą lżejsze kotwy, podczas gdy fundamenty pod drewniane wiaty mogą wymagać masywniejszych elementów. Warto wybierać kotwy ocynkowane lub ze stali nierdzewnej dla lepszej ochrony przed korozją.
Projektowanie stóp pod słupy drewniane - krok po kroku
Analiza obciążeń to pierwszy, kluczowy etap. Oblicz ciężar konstrukcji, obciążenia użytkowe i środowiskowe (np. śnieg, wiatr) działające na słupy.
Badanie gruntu pozwala określić jego nośność i właściwości. Na tej podstawie dobierzesz odpowiedni typ i wymiary stóp fundamentowych pod słupy.
Dobór wymiarów stopy to kolejny krok. Uwzględnij wcześniej obliczone obciążenia i właściwości gruntu. Pamiętaj, że wymiary powinny być wielokrotnością 5 cm.
Wybór materiału i kształtu stopy zależy od obciążeń i warunków gruntowych. Dla małych obciążeń sprawdzą się stopy ceglane lub betonowe, dla większych - żelbetowe.
Projektowanie zbrojenia (w przypadku stóp żelbetowych) to ostatni etap. Określ ilość i rozmieszczenie prętów zbrojeniowych, zapewniając odpowiednią wytrzymałość fundamentu.
| Obciążenie (kN) | Wymiary stopy (cm) | Zbrojenie |
| 10 | 80x80x30 | Ø8 co 15 cm |
| 25 | 120x120x40 | Ø10 co 12 cm |
| 50 | 150x150x50 | Ø12 co 10 cm |
Porównanie materiałów na stopy fundamentowe
Cegła, choć tradycyjna, ma ograniczoną trwałość w wilgotnym środowisku. Sprawdza się w suchych gruntach, ale wymaga regularnej konserwacji. Fundamenty pod drewniane altany z cegły mogą służyć latami, jeśli są odpowiednio zabezpieczone.
Kamień naturalny wykazuje wysoką odporność na warunki atmosferyczne. Jest idealny do stóp pod słupy drewniane w trudnych warunkach gruntowych. Jego trwałość przekracza często żywotność samej konstrukcji drewnianej.
Beton i żelbet to materiały o najwyższej trwałości i odporności. Stopy betonowe pod słupy są odporne na wilgoć, mróz i obciążenia mechaniczne. Przy odpowiednim wykonaniu mogą służyć przez dziesięciolecia bez większych napraw.
Koszty i dostępność materiałów znacząco wpływają na wybór. Cegła i beton są zwykle najtańsze i łatwo dostępne. Kamień naturalny może być droższy i trudniejszy w obróbce. Żelbet, choć droższy w wykonaniu, często okazuje się najbardziej ekonomiczny w dłuższej perspektywie.
Aspekty ekologiczne to coraz ważniejszy czynnik. Beton ma duży ślad węglowy, ale jest trwały. Kamień i cegła są bardziej przyjazne środowisku, zwłaszcza gdy pochodzą z lokalnych źródeł. Warto rozważyć również możliwość recyklingu materiałów po zakończeniu użytkowania konstrukcji.
Proces wykonania stóp fundamentowych
Wytyczenie i wykop to pierwszy etap. Precyzyjnie oznacz położenie stóp pod słupy drewniane i wykop doły o odpowiednich wymiarach. Głębokość wykopu musi sięgać poniżej poziomu przemarzania gruntu.
Przygotowanie podłoża obejmuje wyrównanie dna wykopu i ułożenie warstwy chudego betonu. To kluczowe dla stabilności fundamentu. Dla fundamentów pod drewniane wiaty warstwa ta powinna mieć grubość około 10 cm.
Szalowanie i zbrojenie (w przypadku stóp żelbetowych) to kolejny krok. Przyg otuj szalunki zgodnie z projektem i ułóż zbrojenie. Dla stóp betonowych pod słupy bez zbrojenia, przejdź od razu do betonowania.
Betonowanie to kluczowy moment. Używaj betonu o odpowiedniej klasie wytrzymałości. Wlewaj go równomiernie, zagęszczając wibratorami. W przypadku fundamentów pod konstrukcje drewniane, zadbaj o gładką powierzchnię, ułatwiającą montaż kotew.
- Łopata i szpadel do wykopów
- Poziomnica i taśma miernicza do wytyczenia
- Deski lub płyty szalunkowe
- Pręty zbrojeniowe i drut wiązałkowy (dla stóp żelbetowych)
- Betoniarka lub gotowa mieszanka betonowa
- Wibrator do zagęszczania betonu
- Kielnia i paca do wyrównywania powierzchni
- Kotwy do słupów drewnianych (jeśli przewidziane w projekcie)
Jak uniknąć typowych błędów przy wykonaniu fundamentów?
Niedokładne wytyczenie to częsty błąd. Skutkuje on nieprawidłowym rozmieszczeniem stóp pod słupy drewniane, co może zaburzyć całą konstrukcję. Zawsze dwukrotnie sprawdzaj pomiary przed rozpoczęciem kopania.
Zbyt płytkie posadowienie to kolejna pułapka. Fundamenty pod drewniane altany muszą sięgać poniżej strefy przemarzania gruntu, aby uniknąć uszkodzeń podczas mrozów. Sprawdź lokalne normy dotyczące głębokości przemarzania.
Niewłaściwe zagęszczenie betonu prowadzi do osłabienia fundamentu. Używaj wibratora, aby usunąć pęcherze powietrza z mieszanki betonowej. To szczególnie ważne przy wykonywaniu stóp fundamentowych pod słupy mocno obciążone.
Zaniedbanie pielęgnacji świeżego betonu to błąd, który może kosztować trwałość fundamentu. Przez pierwsze dni po wylaniu, beton powinien być regularnie zwilżany i chroniony przed szybkim wysychaniem, zwłaszcza w upalne dni.
Nieprawidłowe osadzenie kotew to problem, który utrudni późniejszy montaż słupów. Upewnij się, że kotwy do słupów drewnianych są ustawione pionowo i na odpowiedniej wysokości. Użyj szablonów montażowych dla precyzji.
Aby uniknąć tych błędów, kluczowe jest staranne planowanie, dokładne pomiary i przestrzeganie zasad sztuki budowlanej. Warto rozważyć zatrudnienie doświadczonego specjalisty, szczególnie przy bardziej skomplikowanych fundamentach pod konstrukcje drewniane. Regularne kontrole na każdym etapie prac pozwolą wychwycić ewentualne nieprawidłowości, zanim staną się poważnym problemem.
Konserwacja i naprawa stóp fundamentowych
Izolacja przeciwwilgociowa to podstawa zabezpieczania stóp pod słupy drewniane. Stosuj specjalne preparaty hydrofobowe lub folie izolacyjne. Zabezpiecz nie tylko boczne ściany fundamentu, ale także górną powierzchnię, na której będzie spoczywał słup.
Regularne przeglądy to klucz do długowieczności fundamentów. Sprawdzaj stopy fundamentowe pod słupy co najmniej raz w roku, zwracając uwagę na pęknięcia, odpryski czy oznaki zawilgocenia. Szybka reakcja na drobne uszkodzenia zapobiegnie poważniejszym problemom.
Pęknięcia, odspojenia betonu, korozja zbrojenia czy przechylenie słupa to najczęstsze oznaki uszkodzeń fundamentów pod drewniane wiaty. Zwróć też uwagę na gromadzącą się wodę wokół fundamentu i ewentualne osiadanie gruntu. Każda z tych oznak wymaga szybkiej interwencji.
Drobne pęknięcia można naprawić za pomocą iniekcji żywic epoksydowych. To skuteczna metoda uszczelniania stóp betonowych pod słupy. Wykonaj otwory wzdłuż pęknięcia, wtłocz żywicę pod ciśnieniem, a następnie uszczelnij powierzchnię.
Przy poważniejszych uszkodzeniach konieczna może być częściowa lub całkowita wymiana fundamentu. To skomplikowany proces, wymagający podparcia konstrukcji i ostrożnego usunięcia starego fundamentu. Nową stopę fundamentową pod słupy wykonuj zgodnie z aktualnymi normami, uwzględniając przyczynę wcześniejszych uszkodzeń.
Klucz do stabilnej konstrukcji: Kompleksowe spojrzenie na stopy fundamentowe pod słupy drewniane
Stopy fundamentowe pod słupy drewniane to fundament sukcesu każdej drewnianej konstrukcji. Od wyboru odpowiedniego typu i materiału, przez precyzyjne projektowanie i wykonanie, aż po regularną konserwację - każdy etap ma kluczowe znaczenie dla trwałości i bezpieczeństwa budowli.
Niezależnie od tego, czy stawiamy niewielką altanę, czy dużą wiatę, dobór właściwego fundamentu wymaga uwzględnienia wielu czynników. Obciążenia, warunki gruntowe, dostępne materiały i aspekty ekonomiczne - wszystko to wpływa na ostateczną decyzję. Pamiętajmy, że inwestycja w solidne fundamenty pod konstrukcje drewniane to inwestycja w spokój ducha i długotrwałą satysfakcję z użytkowania.
Profesjonalne podejście do tematu stóp pod słupy drewniane, od etapu planowania po regularne przeglądy i konserwację, pozwoli cieszyć się stabilną i bezpieczną konstrukcją przez wiele lat. Warto poświęcić czas na dokładne zrozumienie tego tematu lub skonsultować się z ekspertem, aby uniknąć kosztownych błędów i zapewnić swoim drewnianym konstrukcjom solidną podstawę na długie lata.
