Komin wentylacyjny to kluczowy element systemu wentylacji grawitacyjnej w budynkach. Jego głównym zadaniem jest usuwanie zużytego powietrza na zewnątrz. Prawidłowe wymiary komina mają ogromne znaczenie dla efektywności całego systemu wentylacji. Wpływają one na ilość usuwanego powietrza i ogólną wydajność wentylacji. W tym artykule omówimy najważniejsze aspekty dotyczące wymiarów komina wentylacyjnego, w tym minimalną powierzchnię przekroju, wysokość oraz usytuowanie nad dachem.
Najważniejsze informacje:- Minimalna powierzchnia przekroju pojedynczego kanału wentylacyjnego to 0,016 m²
- Najmniejszy wymiar przewodu prostokątnego powinien wynosić co najmniej 10 cm
- Wysokość komina zależy od wymaganej wydajności wentylacji
- Komin wentylacyjny musi wystawać minimum 0,6 m ponad najwyższy punkt dachu
- Optymalne wymiary komina zależą od wielu czynników, takich jak powierzchnia pomieszczeń i liczba mieszkańców
Znaczenie prawidłowych wymiarów komina wentylacyjnego
Komin wentylacyjny to kluczowy element systemu wentylacji grawitacyjnej, odpowiedzialny za usuwanie zużytego powietrza z budynku. Jego rola jest niezbędna dla utrzymania zdrowego i komfortowego środowiska wewnętrznego.
Odpowiednie wymiary komina wentylacyjnego są kluczowe dla efektywności całego systemu wentylacji. Wpływają one bezpośrednio na ilość usuwanego powietrza i skuteczność wymiany powietrza w pomieszczeniach. Niewłaściwe wymiary mogą prowadzić do niedostatecznej wentylacji, co z kolei może skutkować problemami z wilgocią i jakością powietrza.
W artykule omówimy główne aspekty wymiarów komina wentylacyjnego, w tym minimalny przekrój kanału, wymaganą wysokość oraz zasady usytuowania nad dachem.

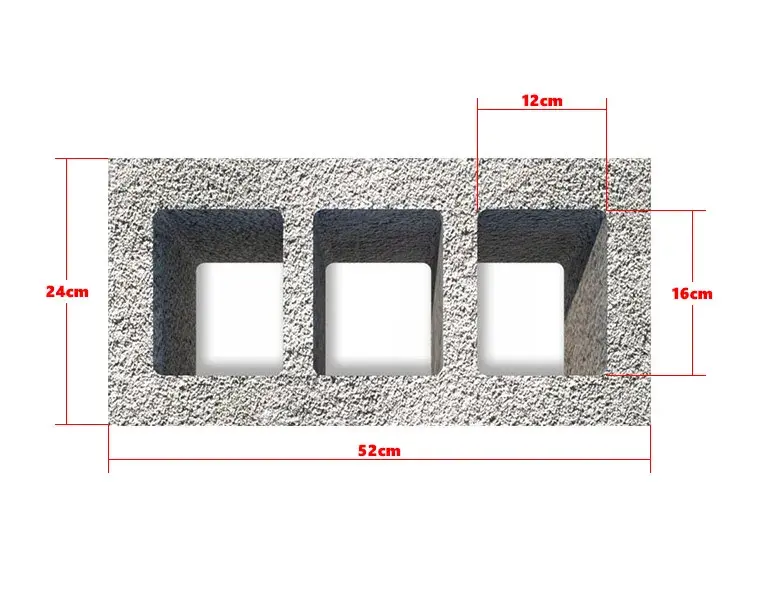

Minimalne wymiary przekroju kanału wentylacyjnego
Minimalna powierzchnia przekroju pojedynczego kanału wentylacyjnego powinna wynosić 0,016 m². Dla przewodu prostokątnego, najmniejszy wymiar nie może być mniejszy niż 10 cm.
Te minimalne wymiary przewodu wentylacyjnego są kluczowe dla zapewnienia odpowiedniego przepływu powietrza. Zbyt mały przekrój może znacząco ograniczyć wydajność systemu wentylacji grawitacyjnej, prowadząc do nieefektywnego usuwania zanieczyszczeń i wilgoci z pomieszczeń.
Jak dobrać optymalny przekrój kanału?
Dobór optymalnego przekroju kanału zależy od kilku czynników. Kluczowe znaczenie ma powierzchnia wentylowanych pomieszczeń, liczba mieszkańców oraz rodzaj pomieszczeń (np. kuchnia, łazienka). Warto również uwzględnić klimat i lokalizację budynku, które mogą wpływać na intensywność naturalnego ciągu powietrza.
- Oblicz wymaganą wydajność wentylacji dla danego pomieszczenia
- Uwzględnij straty ciśnienia w kanale
- Skonsultuj się ze specjalistą w przypadku nietypowych warunków
- Zawsze stosuj się do lokalnych przepisów budowlanych
Czytaj więcej: Prowadzenie kabli po ścianie: 5 skutecznych metod instalacji
Wymagana wysokość komina wentylacyjnego
Wysokość komina wentylacyjnego ma bezpośredni wpływ na jego wydajność. Im wyższy komin, tym silniejszy ciąg powietrza, co przekłada się na lepszą wentylację pomieszczeń.
| Wydajność (m³/h) | Minimalna wysokość komina 14x14 cm |
|---|---|
| 30 | około 3 m |
| 50 | około 5,5 m |
| 70 | około 10,5 m |
Dane w tabeli pokazują, jak zwiększa się wymagana wysokość komina wraz ze wzrostem oczekiwanej wydajności. Dla osiągnięcia wyższej wydajności, potrzebny jest znacznie wyższy komin, co należy uwzględnić na etapie projektowania systemu wentylacji.
Czynniki wpływające na efektywną wysokość komina
- Różnica temperatur między wnętrzem a zewnętrzem budynku
- Opór przepływu powietrza w kanale
- Warunki atmosferyczne (wiatr, ciśnienie)
- Lokalizacja wylotu komina względem otoczenia
Różnica temperatur jest głównym czynnikiem napędzającym ciąg w kominie - im większa, tym silniejszy efekt. Opór przepływu zależy od geometrii kanału i jego stanu technicznego. Wiatr może zarówno wspomagać, jak i utrudniać wentylację, zależnie od jego kierunku i siły.

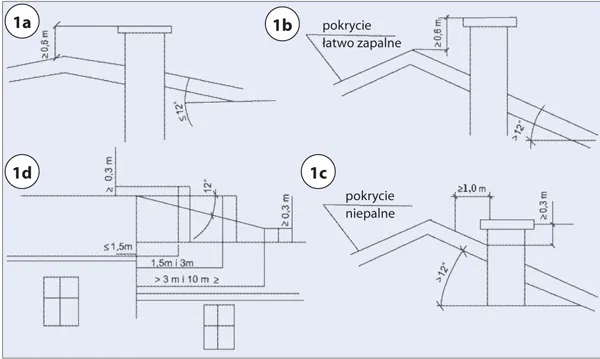

Zasady usytuowania komina nad dachem
Prawidłowe usytuowanie komina nad dachem jest kluczowe dla efektywnej wentylacji i bezpieczeństwa. Główne zasady dotyczą wysokości komina względem połaci dachowej i jego odległości od kalenicy.
Dla dachu o kącie nachylenia mniejszym niż 12º, komin wentylacyjny powinien wystawać minimum 0,6 m ponad najwyższy punkt dachu. Ta wysokość zapewnia odpowiedni ciąg i chroni przed cofaniem się powietrza.
Przy kącie nachylenia dachu większym niż 12º, zasada 0,6 m nadal obowiązuje, ale zmienia się sposób pomiaru wysokości wystającej części komina. Należy ją mierzyć prostopadle do połaci dachowej.
Jeśli komin jest oddalony od kalenicy o więcej niż 1 m, jego minimalna wysokość powinna wynosić 0,3 m ponad poziom dachu.
Jak poprawnie zamontować komin na dachu?
- Zaplanuj lokalizację komina, uwzględniając konstrukcję dachu i kierunki wiatrów.
- Zapewnij odpowiednią izolację termiczną, aby uniknąć kondensacji pary wodnej.
- Zastosuj obróbkę blacharską wokół komina dla ochrony przed przeciekaniem.
- Zamontuj nasadę kominową, chroniącą przed opadami i wspomagającą ciąg.
Wpływ czynników zewnętrznych na wymiary komina
Czynniki zewnętrzne mogą znacząco wpływać na wymagane wymiary komina wentylacyjnego. Kluczowe znaczenie mają warunki klimatyczne, lokalizacja budynku oraz otaczająca zabudowa. Wiatr, temperatura zewnętrzna i ciśnienie atmosferyczne bezpośrednio oddziałują na siłę ciągu w kominie.
Te czynniki mogą zarówno wspierać, jak i osłabiać efektywność wentylacji. Silny wiatr może zwiększać ciąg, ale też powodować cofanie się powietrza. Wysokie temperatury zewnętrzne zmniejszają różnicę temperatur, osłabiając naturalny przepływ powietrza w kominie.
Dostosowanie wymiarów do warunków klimatycznych
W regionach o łagodnym klimacie, standardowe wymiary komina wentylacyjnego często są wystarczające. Jednak w obszarach o ekstremAlnych warunkach pogodowych konieczne mogą być modyfikacje. W zimnych regionach wyższe kominy mogą lepiej radzić sobie z dużymi różnicami temperatur.
Przykłady dostosowań: - W wietrznych lokalizacjach: wyższe kominy z nasadami chroniącymi przed cofką - W ciepłych regionach: szersze kanały dla zwiększenia przepływu przy mniejszej różnicy temperatur - W obszarach o dużych opadach: specjalne zadaszenia wylotów kominów
Obowiązujące przepisy i normy dotyczące wymiarów kominów
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
- Polska Norma PN-EN 1443:2019-02 "Kominy - Wymagania ogólne"
- Warunki techniczne wykonania i odbioru robót budowlano-montażowych
Przestrzeganie norm jest kluczowe dla bezpieczeństwa i efektywności systemu wentylacji. Zapewnia ono nie tylko prawidłowe działanie wentylacji, ale także minimalizuje ryzyko pożarów i zatruć. Nieprzestrzeganie przepisów może skutkować problemami z odbiorem budynku i jego eksploatacją.
Aktualne przepisy można znaleźć na stronach internetowych odpowiednich ministerstw oraz Polskiego Komitetu Normalizacyjnego. Warto również konsultować się z lokalnymi urzędami budowlanymi, które mogą mieć dodatkowe wytyczne.
Konsekwencje nieprzestrzegania norm
Niewłaściwe wymiary komina wentylacyjnego mogą prowadzić do poważnych zagrożeń. Niedostateczna wentylacja zwiększa ryzyko rozwoju pleśni i grzybów, co może negatywnie wpływać na zdrowie mieszkańców. W skrajnych przypadkach, nieprawidłowa wentylacja może prowadzić do gromadzenia się niebezpiecznych gazów, takich jak tlenek węgla.
Przykłady problemów: - Zawilgocenie ścian i stropów prowadzące do degradacji konstrukcji budynku - Zwiększone zużycie energii na ogrzewanie z powodu niewłaściwej cyrkulacji powietrza - Możliwość cofania się spalin z urządzeń grzewczych, stwarzająca zagrożenie dla życia mieszkańców
Klucz do skutecznej wentylacji: prawidłowe wymiary komina
Wymiary komina wentylacyjnego to fundament efektywnej wentylacji grawitacyjnej w każdym domu. Od minimalnego przekroju kanału, przez odpowiednią wysokość, aż po prawidłowe usytuowanie nad dachem - każdy aspekt ma znaczenie dla komfortu i bezpieczeństwa mieszkańców.
Pamiętajmy, że dobór optymalnych wymiarów to nie tylko kwestia przestrzegania przepisów. To inwestycja w zdrowie, oszczędność energii i trwałość budynku. Właściwie zaprojektowany komin zapewni skuteczne usuwanie wilgoci i zanieczyszczeń, chroniąc przed rozwojem pleśni i gromadzeniem się szkodliwych gazów.
Projektując lub modernizując system wentylacji, warto skonsultować się ze specjalistą. Uwzględnienie lokalnych warunków klimatycznych i specyfiki budynku pozwoli na optymalne dostosowanie wymiarów komina wentylacyjnego. Pamiętajmy, że lepiej zainwestować w prawidłowe rozwiązania na początku, niż borykać się z problemami w przyszłości.
