Słupy żelbetowe to kluczowe elementy konstrukcyjne budynków, wymagające odpowiedniej izolacji termicznej. Prawidłowe zabezpieczenie słupów nie tylko zwiększa ich odporność ogniową, ale też poprawia efektywność energetyczną całej konstrukcji. Izolacja termiczna słupów musi spełniać wymagania ochrony przeciwpożarowej i ograniczać powstawanie mostków cieplnych.
Minimalna grubość otuliny betonowej słupów zależy od wymaganej klasy odporności ogniowej. Systemy zabezpieczeń, takie jak CONLIT 150, wykorzystują płyty z wełny skalnej do zwiększenia odporności ogniowej. Prawidłowe wykonanie izolacji polega na stworzeniu szczelnej obudowy wokół słupów, która łączy się z izolacją stropu.
Najważniejsze informacje:- Słupy żelbetowe wymagają odpowiedniej izolacji termicznej
- Izolacja zwiększa odporność ogniową i efektywność energetyczną
- Grubość otuliny betonowej zależy od klasy odporności ogniowej
- System CONLIT 150 wykorzystuje płyty z wełny skalnej
- Izolacja musi być ciągła i szczelnie połączona ze stropem
- Prawidłowa izolacja ogranicza powstawanie mostków termicznych
Znaczenie izolacji termicznej słupów żelbetowych
Izolacja termiczna słupów żelbetowych to proces zabezpieczania elementów konstrukcyjnych przed utratą ciepła i wpływem wysokich temperatur. Polega na otoczeniu słupów materiałem izolacyjnym. Słupy żelbetowe stanowią kluczowe elementy nośne w budynkach, przenosząc obciążenia na fundament.
Prawidłowa izolacja termiczna słupów żelbetowych przynosi wiele korzyści. Zwiększa odporność ogniową konstrukcji, poprawiając bezpieczeństwo budynku. Ogranicza straty ciepła, co przekłada się na niższe koszty ogrzewania. Dodatkowo, zapobiega powstawaniu mostków termicznych, eliminując problemy z wilgocią i pleśnią.
Wymagania prawne dotyczące ochrony przeciwpożarowej
Przepisy budowlane określają minimalne wymagania dotyczące ochrony przeciwpożarowej konstrukcji żelbetowych. Regulują one m.in. grubość otuliny betonowej i rodzaje materiałów izolacyjnych. Klasa odporności ogniowej to parametr określający czas, przez który element konstrukcyjny zachowuje swoje właściwości w warunkach pożaru.
Minimalna grubość otuliny betonowej
Otulina betonowa to warstwa betonu między powierzchnią zbrojenia a zewnętrzną powierzchnią elementu.
| Klasa odporności ogniowej | Minimalna grubość otuliny (słupy prostokątne) | Minimalna grubość otuliny (słupy okrągłe) |
|---|---|---|
| R 30 | 20 mm | 25 mm |
| R 60 | 35 mm | 45 mm |
| R 120 | 45 mm | 60 mm |
| R 180 | 55 mm | 75 mm |
| R 240 | 70 mm | 90 mm |
Odpowiednia grubość otuliny zapewnia ochronę zbrojenia przed korozją i wysoką temperaturą. Wpływa to bezpośrednio na trwałość i bezpieczeństwo konstrukcji.
Czytaj więcej: Dom na słupach betonowych: zalety, rodzaje i zastosowania
Systemy zabezpieczeń ogniochronnych
Systemy zabezpieczeń ogniochronnych to kompleksowe rozwiązania zwiększające odporność ogniową konstrukcji.
System CONLIT 150

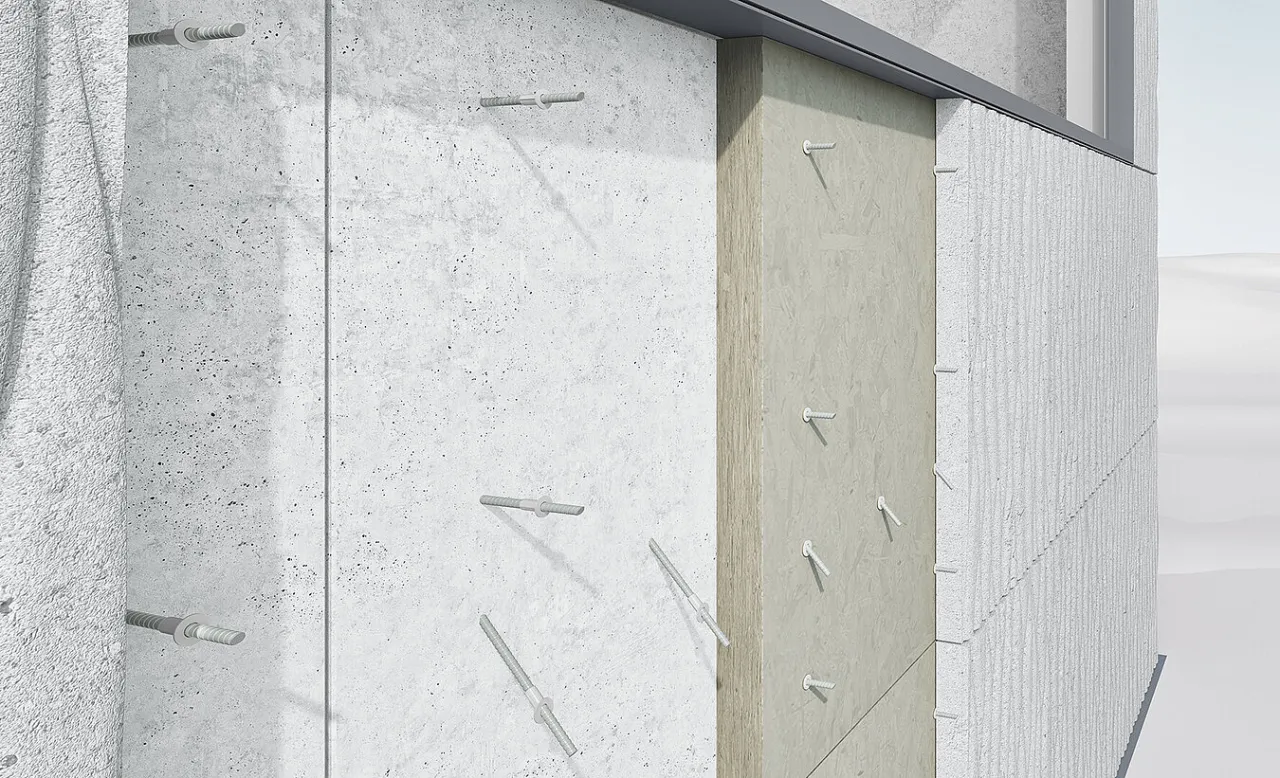

CONLIT 150 to system zabezpieczenia ogniochronnego słupów betonowych oparty na płytach z wełny skalnej. Płyty te charakteryzują się wysoką odpornością na ogień i niskim przewodnictwem cieplnym. Montuje się je bezpośrednio na powierzchni słupów, tworząc szczelną barierę ochronną.
- CONLIT 150 A/F - płyty pokryte jednostronnie folią aluminiową
- CONLIT 150 P - płyty bez okładziny
System CONLIT 150 może zwiększyć odporność ogniową słupów żelbetowych nawet do klasy R 240.
Metody mocowania materiałów izolacyjnych
Prawidłowe mocowanie izolacji jest kluczowe dla jej skuteczności. Wymaga starannego doboru łączników i techniki montażu.
- Stalowe łączniki HILTI IDMS
- Kołki rozporowe z trzpieniem metalowym
- Specjalistyczne kleje do wełny mineralnej
Proces mocowania rozpoczyna się od dokładnego oczyszczenia powierzchni słupa. Następnie nanosi się punktowo klej lub montuje łączniki mechaniczne. Płyty izolacyjne przycina się na wymiar i dociska do powierzchni słupa. Na koniec uszczelnia się wszystkie połączenia, zapewniając ciągłość izolacji.
Ciągłość izolacji na styku słup-strop
Mostek termiczny to obszar o zwiększonej przewodności cieplnej w przegrodzie budowlanej. Na styku słup-strop często dochodzi do przerwania ciągłości izolacji, co skutkuje powstawaniem mostków termicznych.
Jak zapewnić ciągłość izolacji?
Aby zapewnić ciągłość izolacji termicznej słupów żelbetowych, należy zastosować specjalne rozwiązania projektowe. Można wykorzystać systemowe łączniki termoizolacyjne lub przedłużyć izolację słupa ponad poziom stropu. Kluczowe jest dokładne połączenie izolacji słupa z izolacją stropu, eliminując nawet najmniejsze szczeliny.
- Stosuj systemowe łączniki termoizolacyjne
- Przedłuż izolację słupa min. 50 cm ponad poziom stropu
- Używaj elastycznych mas uszczelniających do wypełnienia szczelin
- Regularnie kontroluj stan połączeń izolacji
Wpływ izolacji na efektywność energetyczną budynku
Izolacja termiczna słupów żelbetowych znacząco wpływa na całościową efektywność energetyczną budynku. Eliminując mostki cieplne, redukuje straty ciepła nawet o 15-20%. Przekłada się to na wymierne oszczędności w kosztach ogrzewania i chłodzenia, szczególnie w budynkach o dużej powierzchni.
Badania i statystyki
Badania przeprowadzone przez Politechnikę Warszawską wykazały, że prawidłowa izolacja termiczna słupów żelbetowych może obniżyć roczne zużycie energii w budynkach biurowych o 8-12%. W przypadku obiektów przemysłowych, oszczędności sięgają nawet 15%. Średnio, inwestycja w izolację zwraca się w ciągu 3-5 lat.
Praktyczne wskazówki wykonania izolacji termicznej
Prawidłowe wykonanie izolacji termicznej słupów żelbetowych wymaga staranności i przestrzegania określonych procedur.
Krok po kroku: Izolacja słupa żelbetowego
- Oczyść powierzchnię słupa i usuń wszelkie nierówności
- Zmierz słup i przygotuj płyty izolacyjne o odpowiednim wymiarze
- Nałóż klej lub zamontuj łączniki mechaniczne
- Przyklej płyty izolacyjne, dociskając je równomiernie
- Uszczelnij wszystkie połączenia i narożniki
Najczęstsze błędy przy izolacji
Niestaranne przygotowanie powierzchni słupa często prowadzi do odspajania się izolacji. Pozostawienie szczelin między płytami izolacyjnymi tworzy mostki termiczne. Zbyt cienka warstwa izolacji nie zapewnia odpowiedniej ochrony termicznej elementów konstrukcyjnych.
Nowoczesne materiały izolacyjne do słupów żelbetowych
Rynek oferuje coraz bardziej zaawansowane materiały do ocieplenia słupów w budynkach.
Aerożele to ultralekie materiały o wyjątkowo niskim współczynniku przewodzenia ciepła. Charakteryzują się wysoką odpornością na ogień i kompresję.
Płyty próżniowe (VIP) oferują najwyższą skuteczność izolacji przy minimalnej grubości. Są idealne do zastosowań, gdzie liczy się każdy centymetr przestrzeni.
Izolacje nanotechnologiczne to cienkie powłoki o właściwościach porównywalnych z tradycyjnymi materiałami. Łatwo je aplikować na skomplikowanych kształtach.
| Materiał | Współczynnik przewodzenia ciepła (W/mK) | Grubość dla R=1 m²K/W |
|---|---|---|
| Aerożel | 0.013-0.014 | 14 mm |
| Płyty próżniowe (VIP) | 0.004-0.008 | 6 mm |
| Izolacje nanotechnologiczne | 0.017-0.020 | 19 mm |
Kompleksowa ochrona i efektywność: Klucz do skutecznej izolacji słupów żelbetowych
Izolacja termiczna słupów żelbetowych to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa i efektywności energetycznej budynków. Prawidłowo wykonana izolacja zwiększa odporność ogniową konstrukcji, redukuje straty ciepła i zapobiega powstawaniu mostków termicznych. Kluczowe jest przestrzeganie norm dotyczących grubości otuliny betonowej oraz stosowanie nowoczesnych systemów zabezpieczeń ogniochronnych, takich jak CONLIT 150.
Zapewnienie ciągłości izolacji, szczególnie na styku słup-strop, ma ogromne znaczenie dla skuteczności całego systemu. Wykorzystanie zaawansowanych materiałów izolacyjnych, takich jak aerożele czy płyty próżniowe, pozwala osiągnąć najwyższą efektywność przy minimalnej grubości izolacji. Pamiętajmy, że inwestycja w wysokiej jakości izolację termiczną słupów żelbetowych szybko się zwraca, przynosząc wymierne oszczędności w kosztach eksploatacji budynku.
Staranne wykonanie izolacji, zgodnie z przedstawionymi wskazówkami, oraz regularna kontrola jej stanu to gwarancja długotrwałej ochrony konstrukcji i optymalizacji zużycia energii. W obliczu rosnących wymagań dotyczących efektywności energetycznej budynków, izolacja termiczna słupów żelbetowych staje się nie tylko wymogiem prawnym, ale przede wszystkim inwestycją w przyszłość.
