Otulina zbrojenia to kluczowy element konstrukcji żelbetowych. To warstwa betonu otaczająca pręty zbrojeniowe. Jej grubość ma ogromne znaczenie dla bezpieczeństwa i trwałości budowli. Chroni stal przed korozją i ogniem. Zapewnia też prawidłowe przenoszenie obciążeń. Grubość otuliny zależy od wielu czynników. Zwykle wynosi od 20 do 55 mm. Właściwe wykonanie otuliny jest niezbędne dla długowieczności konstrukcji.
Najważniejsze informacje:- Otulina to warstwa betonu między zbrojeniem a powierzchnią elementu
- Pełni funkcje ochronne i konstrukcyjne
- Chroni przed korozją i wpływem wysokich temperatur
- Jej grubość zależy od średnicy prętów i warunków środowiskowych
- Odpowiednia otulina zapewnia trwałość i bezpieczeństwo konstrukcji
Definicja otuliny zbrojenia
Otulina zbrojenia to warstwa betonu otaczająca pręty zbrojeniowe w konstrukcjach żelbetowych. Znajduje się między powierzchnią elementu a najbliższym zbrojeniem. Jaka otulina zbrojenia jest kluczowa dla trwałości i bezpieczeństwa budowli? Pełni ona kilka istotnych funkcji. Przede wszystkim chroni stal przed korozją i działaniem wysokich temperatur. Dodatkowo, zapewnia odpowiednie połączenie między betonem a prętami, umożliwiając efektywne przenoszenie obciążeń. To właśnie dzięki otulinie konstrukcje żelbetowe mogą służyć przez długie lata.
Czynniki wpływające na grubość otuliny
Średnica prętów zbrojeniowych
Grubość otuliny zbrojenia jest ściśle związana ze średnicą prętów. Im grubszy pręt, tym większa powinna być otulina. Zwykle waha się ona od 20 do 55 mm. Właściwe dobranie grubości otuliny do średnicy prętów zapewnia optymalne właściwości konstrukcyjne i ochronne.
Warunki środowiskowe
Środowisko, w jakim znajduje się konstrukcja, ma ogromny wpływ na wymaganą otulinę zbrojenia. Elementy narażone na działanie czynników atmosferycznych potrzebują grubszej warstwy ochronnej. Podobnie jest z konstrukcjami w agresywnym chemicznie otoczeniu. Na przykład, fundamenty czy elementy mostów wymagają znacznie grubszej otuliny niż wewnętrzne elementy budynków. To kluczowe dla zapewnienia długotrwałej ochrony przed korozją.
Rodzaj konstrukcji
Typ elementu konstrukcyjnego również determinuje grubość otuliny zbrojenia. Elementy pionowe, takie jak słupy czy ściany, zazwyczaj mają grubszą otulinę niż elementy poziome, jak stropy. Wynika to z różnic w obciążeniach i narażeniu na czynniki zewnętrzne. Projektanci muszą uwzględnić te różnice, by zapewnić optymalną ochronę każdego elementu.
Czytaj więcej: Płyta fundamentowa: 5 ukrytych wad, które mogą Cię zaskoczyć
Zalecane grubości otuliny dla różnych elementów
| Element konstrukcyjny | Zalecana grubość otuliny |
|---|---|
| Fundamenty | 40-50 mm |
| Słupy | 30-40 mm |
| Belki | 25-35 mm |
| Stropy | 20-30 mm |
Powyższa tabela przedstawia typowe wartości otuliny betonu zbrojeniowego dla różnych elementów. Warto zauważyć, że są to wartości orientacyjne. W praktyce, jaka otulina zbrojenia zostanie zastosowana, zależy od indywidualnych warunków projektu i wymagań norm. Zawsze należy konsultować się z doświadczonym inżynierem przy określaniu ostatecznych wartości.
Znaczenie odpowiedniej grubości otuliny
Ochrona przed korozją
Otulina prętów zbrojeniowych tworzy barierę fizyczną i chemiczną. Beton o odpowiedniej grubości zapobiega przenikaniu wilgoci i substancji agresywnych do stali. Dodatkowo, jego alkaliczny odczyn pasywuje powierzchnię prętów, tworząc warstwę ochronną. To podwójne działanie skutecznie hamuje proces korozji, znacząco wydłużając żywotność konstrukcji.
Odporność ogniowa
W przypadku pożaru, otulina zbrojenia pełni rolę izolatora termicznego. Opóźnia nagrzewanie się stali, która pod wpływem wysokich temperatur traci swoje właściwości mechaniczne. Grubsza otulina oznacza dłuższy czas, przez który konstrukcja zachowuje nośność w warunkach pożaru. To kluczowe dla bezpieczeństwa użytkowników i służb ratowniczych.
Trwałość konstrukcji
Odpowiednia grubość otuliny zbrojenia to inwestycja w przyszłość budowli. Chroniąc stal przed korozją i ogniem, zapewnia długotrwałą integralność konstrukcji. Zmniejsza potrzebę kosztownych napraw i remontów. W efekcie, budynki z prawidłowo wykonaną otuliną mogą służyć przez dziesięciolecia, zachowując pełnię swoich właściwości użytkowych i bezpieczeństwo.
Metody zapewnienia właściwej grubości otuliny

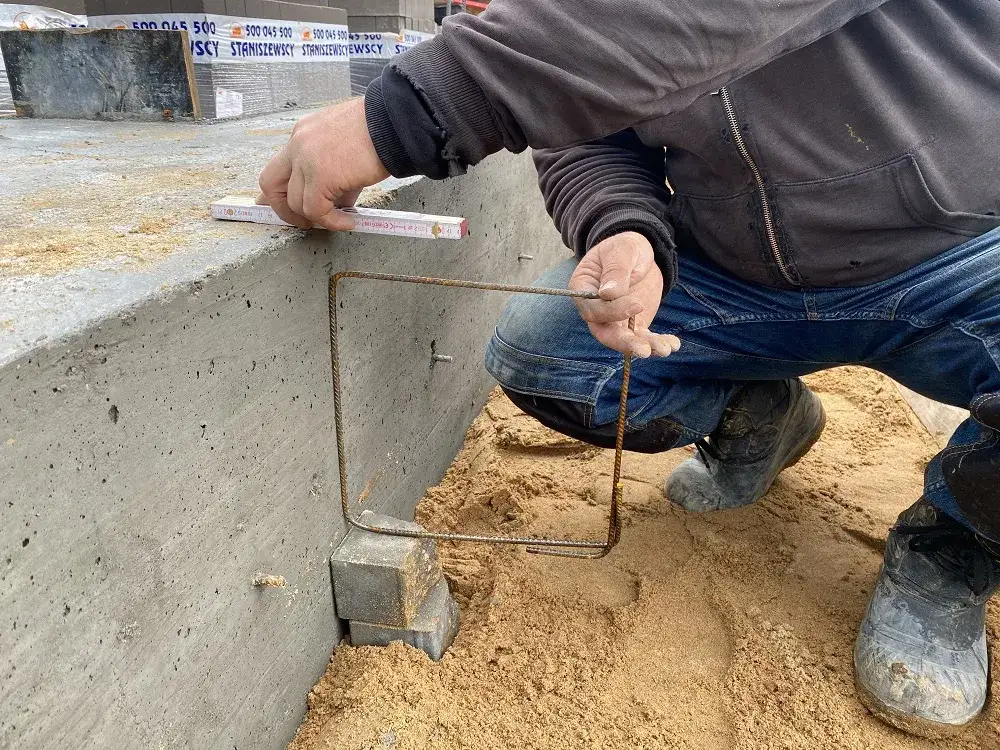

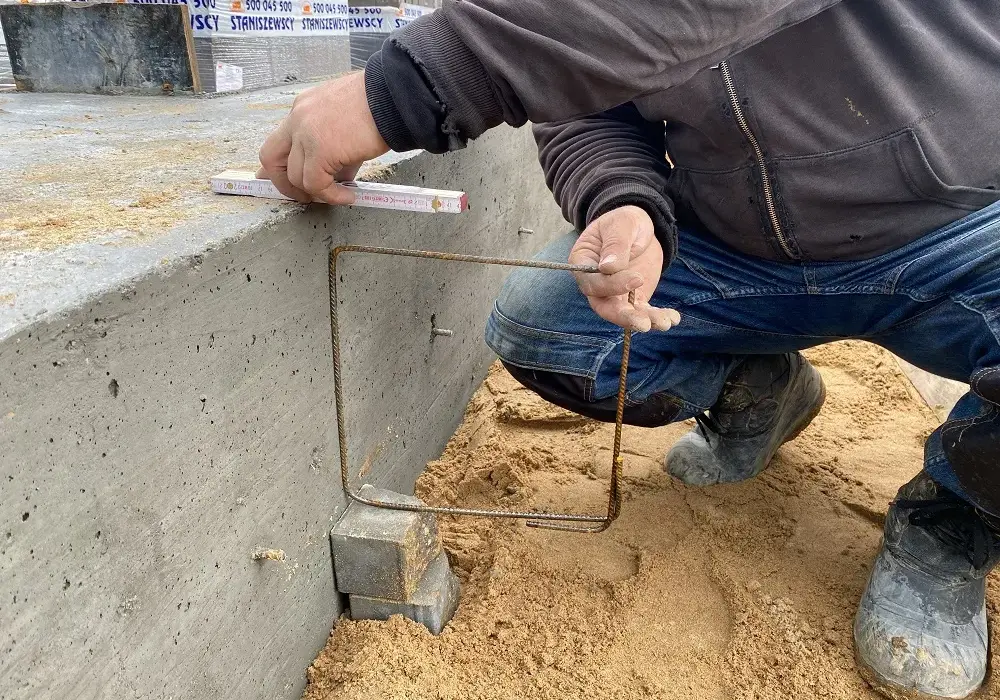

- Stosowanie dystansów (podkładek) o odpowiedniej wielkości
- Dokładne wiązanie prętów zbrojeniowych
- Użycie szablonów montażowych
- Regularne kontrole podczas układania zbrojenia
- Stosowanie specjalnych prętów dystansowych
Kluczem do sukcesu jest konsekwencja i dokładność. Dystanse powinny być rozmieszczone równomiernie, a zbrojenie starannie związane. Regularne kontrole pozwalają wychwycić i skorygować ewentualne błędy przed zalaniem betonem. Pamiętajmy, że precyzja na tym etapie to gwarancja trwałości całej konstrukcji.
Normy i przepisy dotyczące otuliny zbrojenia
W Polsce grubość otuliny zbrojenia regulują przede wszystkim dwie normy: PN-EN 1992-1-1 (Eurokod 2) oraz PN-EN 206. Określają one minimalne wartości otuliny w zależności od klasy ekspozycji betonu i przewidywanego okresu użytkowania konstrukcji. Kluczowe wymagania dotyczą nie tylko nominalnej grubości otuliny, ale także tolerancji wykonawczych. Normy podkreślają znaczenie jakości betonu i prawidłowego zagęszczenia mieszanki dla zapewnienia skutecznej ochrony zbrojenia.
Konsekwencje niewłaściwej grubości otuliny
Zbyt mała otulina zbrojenia to prosta droga do kłopotów. Przyspiesza korozję stali, co prowadzi do pękania betonu i utraty nośności. Z kolei nadmierna grubość może skutkować niepotrzebnym zwiększeniem ciężaru konstrukcji i problemami z przyczepnością między betonem a stalą. W obu przypadkach efektem jest skrócenie żywotności budowli i zwiększone ryzyko awarii. Pamiętajmy, że nawet niewielkie odchylenia od zalecanych wartości mogą mieć poważne konsekwencje w dłuższej perspektywie.
Innowacje w technologii otuliny zbrojenia
Nowoczesne rozwiązania otwierają nowe możliwości w zakresie otuliny betonu zbrojeniowego. Jednym z ciekawych przykładów są betony samozagęszczalne, które zapewniają lepsze otulenie prętów bez konieczności wibrowania. Inną innowacją są dodatki do betonu zwiększające jego szczelność i odporność na agresywne środowisko. Te technologie pozwalają na osiągnięcie lepszej ochrony zbrojenia przy mniejszej grubości otuliny, co jest szczególnie cenne w skomplikowanych konstrukcjach.
Otulina zbrojenia - klucz do trwałości i bezpieczeństwa konstrukcji żelbetowych
Otulina zbrojenia to nie tylko warstwa betonu - to strażnik trwałości i bezpieczeństwa naszych budowli. Jej odpowiednia grubość, dobrana do średnicy prętów, warunków środowiskowych i rodzaju konstrukcji, stanowi tarczę ochronną przed korozją i ogniem. Pamiętajmy, że jaka otulina zbrojenia, taka i żywotność całej konstrukcji.
Projektując i wykonując zbrojenie, warto sięgać po nowoczesne rozwiązania, takie jak betony samozagęszczalne czy specjalne dodatki. Jednak nawet najlepsze technologie nie zastąpią staranności i precyzji podczas prac. Regularne kontrole i konsekwentne stosowanie dystansów to fundament sukcesu. Pamiętajmy, że każdy milimetr grubości otuliny zbrojenia przekłada się na lata bezpiecznego użytkowania budynku.
Inwestycja w prawidłową otulinę to inwestycja w przyszłość. Choć może wydawać się drobnym elementem, ma ogromny wpływ na trwałość, bezpieczeństwo i ekonomię eksploatacji obiektów. Dlatego też, niezależnie od skali projektu, nigdy nie lekceważmy roli otuliny. To ona sprawia, że nasze konstrukcje żelbetowe mogą przetrwać próbę czasu, stając się trwałym fundamentem naszej infrastruktury.
