Układanie przewodów elektrycznych pod tynkiem to popularny sposób instalacji elektrycznej w budynkach. Jest to metoda, która łączy estetykę z funkcjonalnością. Wymaga jednak przestrzegania określonych zasad i przepisów. Prawidłowe ułożenie przewodów zapewnia bezpieczeństwo i trwałość instalacji. Warto poznać najważniejsze aspekty tego procesu przed rozpoczęciem prac.
Kluczowe informacje:- Minimalna grubość tynku nad przewodami to 1 cm
- Przewody układa się poziomo lub pionowo
- Trasa przewodów powinna umożliwiać ich wymianę
- Przewody wielożyłowe można układać bezpośrednio pod tynkiem
- Zalecane odległości: 30 cm od sufitu, 15 cm od ościeżnic
- Metoda jest tania i estetyczna, ale utrudnia modernizację
Przepisy i wymagania techniczne
Układanie przewodów elektrycznych pod tynkiem wymaga przestrzegania określonych przepisów. Kluczowe regulacje dotyczą zabezpieczenia przewodów i minimalnej grubości tynku. Minimalne wymagania techniczne obejmują grubość tynku nad przewodami, która powinna wynosić co najmniej 1 cm. Przewody muszą być układane poziomo lub pionowo między puszkami, gniazdami i wyłącznikami. Trasa przewodów powinna umożliwiać ich późniejszą wymianę bez naruszania konstrukcji budynku.
- Przewody muszą być odpowiednio zabezpieczone
- Minimalna grubość tynku nad przewodami to 1 cm
- Trasy przewodów powinny umożliwiać łatwą wymianę
- Przewody układa się poziomo lub pionowo między elementami instalacji
Rodzaje przewodów do instalacji podtynkowej
Przy montażu kabli elektrycznych w ścianie stosuje się różne typy przewodów. Przewody jednożyłowe wymagają umieszczenia w rurkach lub korytkach pod tynkiem. Natomiast przewody wielożyłowe z powłoką polwinitową, takie jak YDY czy YDYp, mogą być układane bezpośrednio pod tynkiem.
| Typ przewodu | Sposób układania | Zalety |
|---|---|---|
| Jednożyłowe | W rurkach lub korytkach | Łatwa wymiana, dodatkowa ochrona |
| Wielożyłowe (YDY, YDYp) | Bezpośrednio pod tynkiem | Szybszy montaż, oszczędność miejsca |
Czytaj więcej: Wentylacja poddasza bez komina: skuteczne rozwiązania i zasady

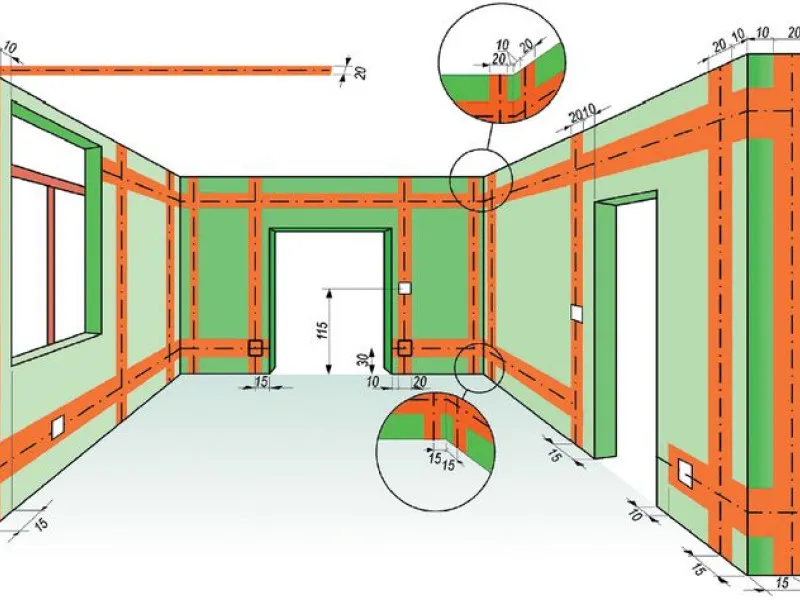

Planowanie tras przewodów elektrycznych
Prowadzenie przewodów pod tynkiem wymaga starannego planowania. Przewody poziome powinny biec równolegle do sufitu, około 30 cm od jego powierzchni. Ułatwia to późniejszą lokalizację i ewentualne prace remontowe. Prowadzenie pionowe najlepiej realizować wzdłuż ościeżnic okiennych lub drzwiowych, zachowując odstęp około 15 cm od ich krawędzi.
Przy układaniu przewodów elektrycznych pod tynkiem w pionie, należy pamiętać o zachowaniu prostych linii. Unikaj krzyżowania się przewodów i staraj się prowadzić je najkrótszą możliwą drogą. Pamiętaj, że przewody pionowe powinny łączyć się z poziomymi pod kątem prostym, co ułatwi późniejszą identyfikację tras.
Odległości od elementów architektonicznych
Przy rozprowadzaniu instalacji elektrycznej pod tynkiem, zachowaj odpowiednie odległości. Od sufitu przewody powinny być oddalone o 30 cm, a od podłogi - również 30 cm. Przy oknach i drzwiach prowadź przewody w odległości 15 cm od krawędzi ościeżnic, co ułatwi późniejsze prace wykończeniowe i zapobiegnie uszkodzeniom.
Krok po kroku: Układanie przewodów pod tynkiem

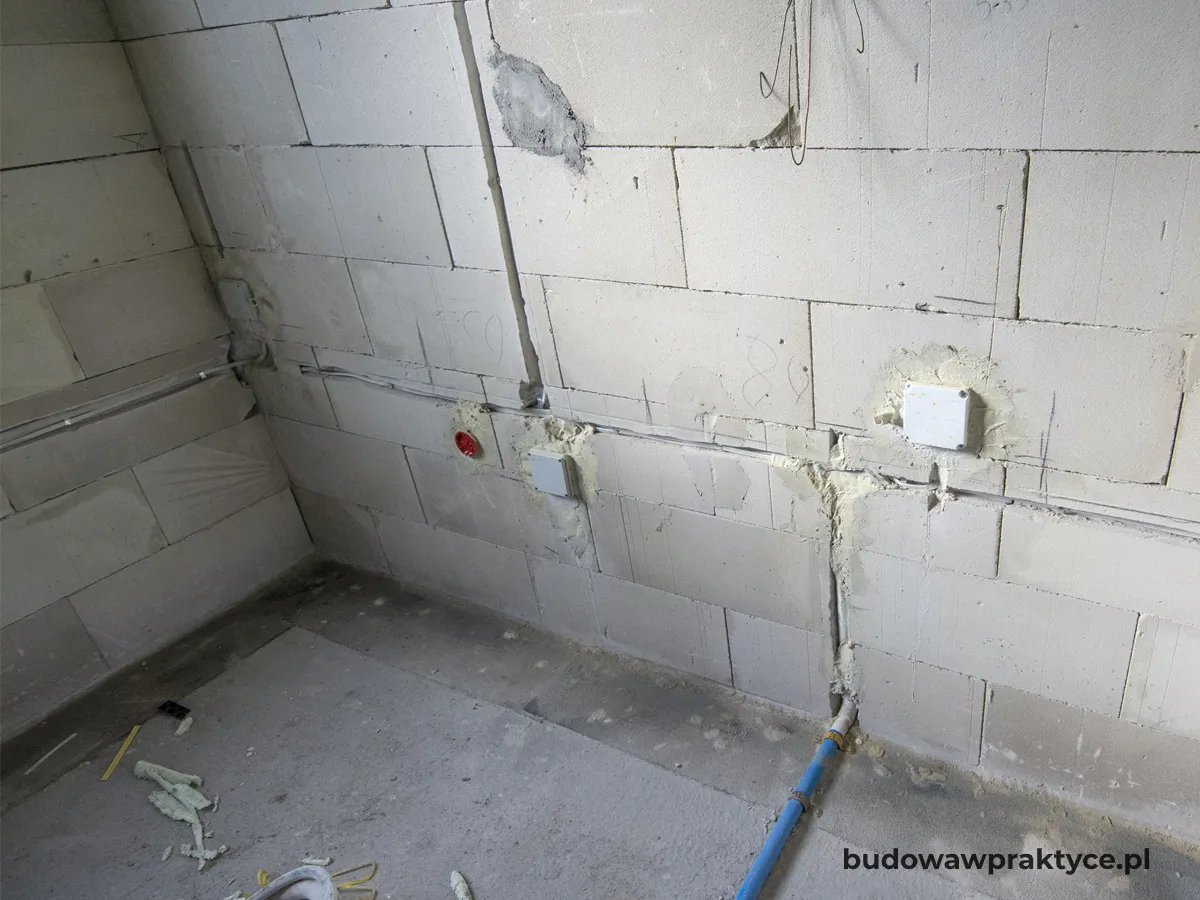

Przygotowanie ściany to pierwszy etap podtynkowego okablowania elektrycznego. Usuń stary tynk i wyrównaj powierzchnię. Następnie zaznacz trasy przewodów zgodnie z planem. Wykonaj bruzdy za pomocą bruzdownicy lub młotka i przecinaka. Głębokość bruzd powinna umożliwić swobodne ułożenie przewodów i ich zabezpieczenie.
Układanie przewodów elektrycznych pod tynkiem wymaga precyzji. Umieść przewody w bruzdach, unikając naprężeń i zagięć. Pamiętaj o zostawieniu zapasu przy puszkach i gniazdach. Mocowanie i zabezpieczanie przewodów wykonaj za pomocą specjalnych uchwytów lub zaprawy gipsowej. Upewnij się, że przewody są stabilnie osadzone.
Ostatni etap to tynkowanie. Nałóż warstwę tynku o grubości minimum 1 cm nad przewodami. Wyrównaj powierzchnię, dbając o jednolitą grubość warstwy ochronnej.
Zalety układania przewodów pod tynkiem
Ukrywanie przewodów elektrycznych w ścianie ma wiele zalet. Po pierwsze, zapewnia estetyczny wygląd pomieszczeń bez widocznych kabli. Po drugie, zwiększa bezpieczeństwo użytkowania, chroniąc przewody przed uszkodzeniami mechanicznymi. Po trzecie, ułatwia utrzymanie czystości w pomieszczeniach.
Estetyka to kluczowa korzyść instalacji elektrycznej podtynkowej. Gładkie ściany bez widocznych przewodów nadają wnętrzom elegancki i uporządkowany wygląd. Umożliwia to swobodne aranżowanie przestrzeni bez ograniczeń wynikających z widocznego okablowania.
Wady tej metody instalacji
Układanie przewodów elektrycznych pod tynkiem ma też pewne wady. Utrudnia późniejszą modernizację instalacji, wymaga kucia ścian przy zmianach. Może też prowadzić do uszkodzeń tynku podczas napraw. Dodatkowo, lokalizacja ukrytych przewodów może być problematyczna bez specjalistycznego sprzętu.
Trudności z modernizacją to główna wada podtynkowego okablowania elektrycznego. Każda zmiana wymaga ingerencji w strukturę ściany, co wiąże się z dodatkowymi kosztami i pracami remontowymi.
Bezpieczeństwo podczas prac instalacyjnych
- Zawsze wyłączaj główne zasilanie przed rozpoczęciem prac
- Używaj narzędzi z izolacją elektryczną
- Stosuj środki ochrony osobistej (rękawice, okulary)
- Sprawdzaj brak napięcia przed dotknięciem przewodów
- Nie pracuj w mokrym lub wilgotnym otoczeniu
Wyłączanie zasilania to absolutna podstawa bezpieczeństwa. Zawsze upewnij się, że główny wyłącznik prądu jest w pozycji "off" przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej.
Stosowanie odpowiednich narzędzi jest kluczowe dla bezpieczeństwa. Używaj wyłącznie narzędzi przeznaczonych do prac elektrycznych, z izolowanymi rękojeściami. Zmniejsza to ryzyko porażenia prądem w przypadku nieoczekiwanego kontaktu z napięciem.
Niezbędne narzędzia i materiały
Do układania przewodów elektrycznych pod tynkiem potrzebujesz kilku podstawowych narzędzi. Niezbędne będą: bruzdownica lub młotek i przecinak, miernik elektryczny, śrubokręty i szczypce. Warto też zaopatrzyć się w detektor metali i przewodów.
Materiały potrzebne do montażu kabli elektrycznych w ścianie to przede wszystkim same przewody elektryczne. Przyda się też gips lub zaprawa do mocowania przewodów, puszki elektryczne i uchwyty montażowe. Nie zapomnij o taśmie izolacyjnej i oznacznikach do opisywania obwodów.
| Narzędzie | Zastosowanie |
|---|---|
| Bruzdownica | Wykonywanie bruzd w ścianie |
| Miernik elektryczny | Sprawdzanie napięcia i ciągłości obwodów |
| Detektor metali i przewodów | Lokalizacja istniejących instalacji w ścianie |
Gdzie kupić potrzebne elementy?
Materiały do układania przewodów elektrycznych pod tynkiem kupisz w specjalistycznych sklepach elektrycznych. Duży wybór oferują też markety budowlane i sklepy internetowe. Warto porównać ceny w różnych miejscach, ale nie oszczędzaj na jakości.
Wybierając produkty, stawiaj na renomowanych producentów. Jakościowe przewody i osprzęt elektryczny to gwarancja bezpieczeństwa i trwałości instalacji.
Profesjonalne układanie przewodów pod tynkiem - klucz do bezpiecznej i estetycznej instalacji elektrycznej
Układanie przewodów elektrycznych pod tynkiem to proces wymagający wiedzy, precyzji i przestrzegania przepisów. Prawidłowe wykonanie instalacji zapewnia nie tylko estetyczny wygląd pomieszczeń, ale przede wszystkim bezpieczeństwo użytkowania. Kluczowe jest odpowiednie planowanie tras przewodów, dobór właściwych materiałów i przestrzeganie zalecanych odległości od elementów architektonicznych.
Choć montaż kabli elektrycznych w ścianie ma swoje wyzwania, takie jak utrudniona modernizacja, korzyści zdecydowanie przeważają. Niewidoczne okablowanie, łatwość utrzymania czystości i zwiększone bezpieczeństwo to główne zalety tej metody. Pamiętaj, że kluczem do sukcesu jest staranne planowanie, użycie odpowiednich narzędzi i materiałów oraz przestrzeganie zasad bezpieczeństwa na każdym etapie prac.
Niezależnie od tego, czy jesteś profesjonalnym elektrykiem, czy zaawansowanym majsterkowiczem, prowadzenie przewodów pod tynkiem wymaga uwagi i staranności. Warto poświęcić czas na dokładne zaplanowanie instalacji i nie oszczędzać na jakości materiałów. Dzięki temu stworzysz trwałą, bezpieczną i estetyczną instalację elektryczną, która będzie służyć przez lata.
