Wymiary przewodów wentylacyjnych to kluczowy element projektowania systemów wentylacji. Ich dobór zależy od wielu czynników, takich jak ilość odprowadzanego powietrza, wysokość przewodów czy różnica temperatur. Prawidłowe wymiarowanie zapewnia skuteczną wymianę powietrza w pomieszczeniach. Przepisy określają minimalne wymiary, ale w praktyce stosuje się często standardowe rozmiary. Ważne jest, by kanały w mieszkaniu miały podobną długość dla optymalnego działania.
Najważniejsze informacje:- Minimalny przekrój kanału wywiewnego to 0,016 m²

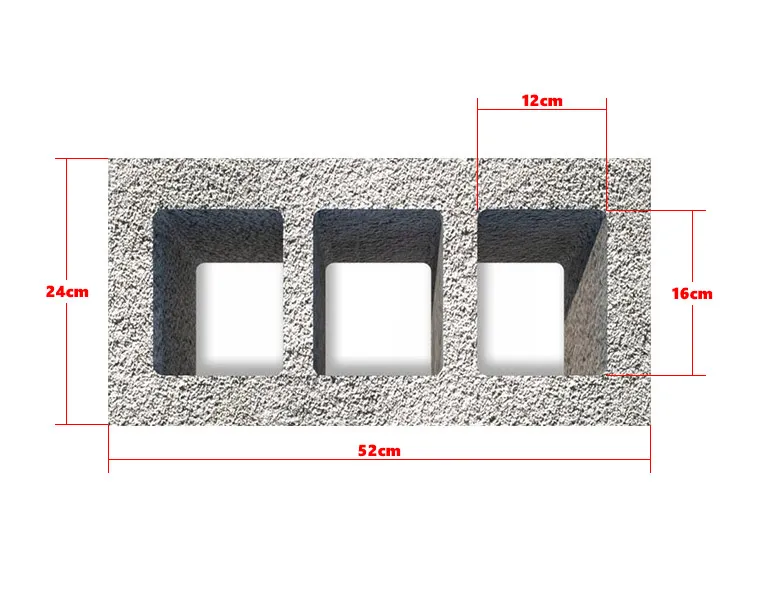

- Najmniejszy wymiar kanału prostokątnego musi mieć co najmniej 10 cm
- Popularne wymiary to 14x14 cm lub 14x21 cm
- Długość kanału wpływa na jego efektywność
- Wymiary zależą od ilości powietrza, wysokości i różnicy temperatur
- Normy określają wielkość nominalną i pole przekroju poprzecznego przewodów
Typowe wymiary przewodów wentylacyjnych
Najpopularniejsze wymiary przewodów wentylacyjnych to 14x14 cm oraz 14x21 cm. Te standardowe rozmiary przewodów wentylacyjnych są powszechnie stosowane w budownictwie mieszkaniowym. Przekrój 14x14 cm sprawdza się w mniejszych pomieszczeniach, podczas gdy 14x21 cm zapewnia lepszą wentylację w większych przestrzeniach.
W praktyce, kanał wentylacyjny o wymiarach 14x14 cm jest często używany w łazienkach i toaletach, gdzie wymagany przepływ powietrza wynosi około 30 m³/h. Natomiast przekrój 14x21 cm doskonale sprawdza się w kuchniach, gdzie potrzebna jest intensywniejsza wymiana powietrza.
Inne często stosowane wymiary kanałów wentylacyjnych to:
- 20x20 cm - dla większych pomieszczeń lub przy zwiększonych wymaganiach wentylacyjnych
- 10x20 cm - jako kompromis między efektywnością a oszczędnością miejsca
- 25x12 cm - dla specyficznych układów architektonicznych

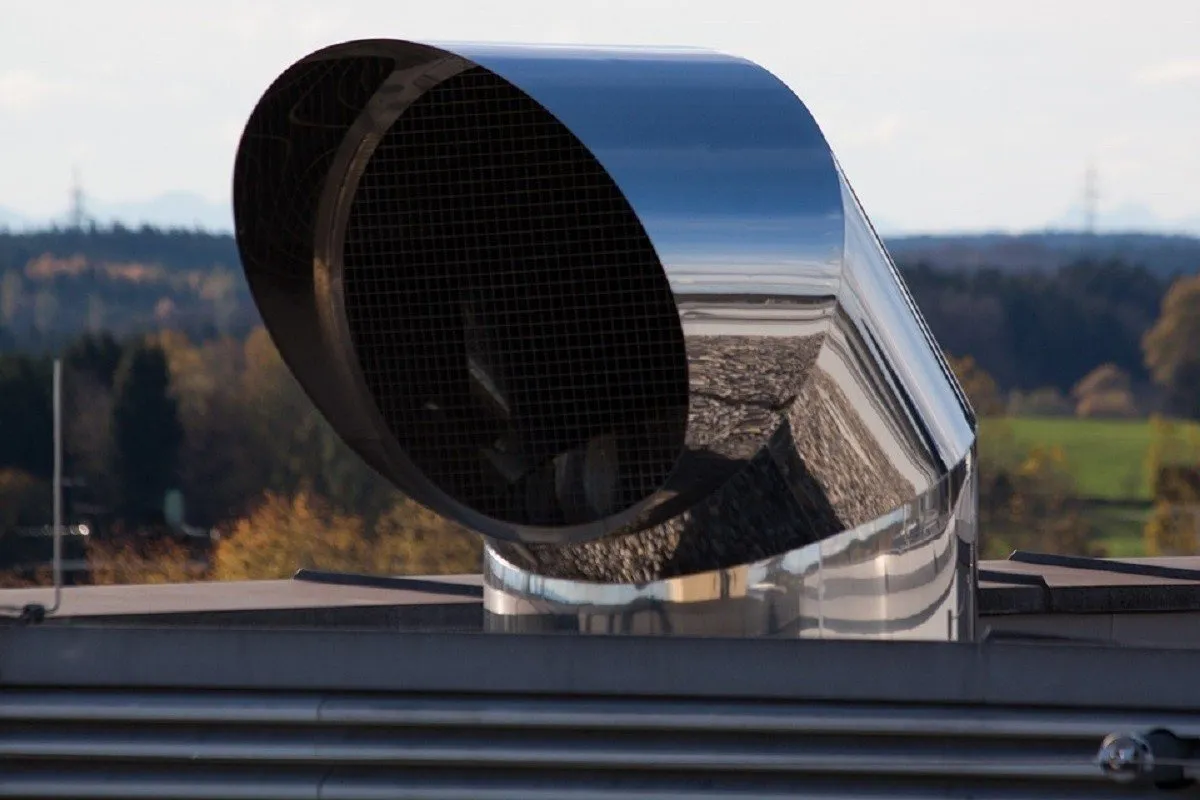

- Ø150 mm - popularny wymiar dla okrągłych przewodów wentylacyjnych
Minimalne wymagane wymiary według przepisów
Zgodnie z przepisami, minimalny przekrój kanału wentylacyjnego musi wynosić co najmniej 0,016 m². Ta wartość zapewnia podstawowy przepływ powietrza niezbędny do prawidłowej wentylacji pomieszczeń. Dla kanałów prostokątnych, najmniejszy wymiar nie może być mniejszy niż 10 cm, co gwarantuje odpowiednią przestrzeń dla ruchu powietrza.
Niespełnienie tych wymagań może prowadzić do poważnych konsekwencji. Niedostateczna wentylacja zwiększa ryzyko rozwoju pleśni i grzybów, pogarsza jakość powietrza wewnątrz budynku oraz może negatywnie wpływać na zdrowie mieszkańców. Ponadto, instalacja niezgodna z normami może skutkować problemami podczas odbioru technicznego budynku.
Czytaj więcej: Wentylacja poddasza bez komina: skuteczne rozwiązania i zasady
Czynniki wpływające na dobór wymiarów przewodów
Wybór odpowiednich wymiarów przewodów wentylacyjnych zależy od kilku kluczowych czynników, które bezpośrednio wpływają na efektywność systemu wentylacji.
Ilość odprowadzanego powietrza to podstawowy parametr przy doborze wielkości kanału wentylacyjnego. Większy przepływ wymaga większego przekroju przewodu. Dla przykładu, kuchnia potrzebuje kanału o większym przekroju niż łazienka, ze względu na intensywniejsze wytwarzanie pary i zapachów.
Wysokość przewodów również odgrywa istotną rolę. Im wyższy budynek, tym większy przekrój kanału jest wymagany. Wynika to z konieczności pokonania większego oporu powietrza w dłuższym przewodzie, aby zapewnić skuteczną wentylację na wszystkich kondygnacjach.
Różnica temperatur między powietrzem wewnętrznym a zewnętrznym wpływa na ciąg kominowy. Większa różnica temperatur zwiększa naturalny ciąg, co może wymagać dostosowania wymiarów przewodu wentylacyjnego. W chłodniejszym klimacie może być potrzebny większy przekrój dla zoptymalizowania przepływu powietrza.
Wymiary przewodów dla różnych pomieszczeń
Dobór odpowiednich wymiarów przewodów wentylacyjnych różni się w zależności od typu i przeznaczenia pomieszczenia. Każde pomieszczenie ma swoje specyficzne wymagania wentylacyjne.
| Pomieszczenie | Zalecane wymiary przewodu | Wymagany przepływ powietrza |
|---|---|---|
| Toaleta | 14x14 cm | 30 m³/h |
| Kuchnia | 14x21 cm | 70 m³/h |
| Łazienka | 14x14 cm lub 14x21 cm | 50 m³/h |
| Salon | 20x20 cm | 30 m³/h na osobę |
| Sypialnia | 14x14 cm | 20 m³/h na osobę |
Przy projektowaniu systemu wentylacji, zaleca się, aby wszystkie kanały w mieszkaniu miały zbliżoną długość. Różnice w długości mogą zakłócać prawidłowe działanie wentylacji, prowadząc do nierównomiernego przepływu powietrza między pomieszczeniami.
Specjalne wymagania dla kuchni i łazienek
Kuchnie i łazienki wymagają szczególnej uwagi przy doborze wymiarów przewodów wentylacyjnych. Te pomieszczenia charakteryzują się zwiększoną wilgotnością i często wyższą temperaturą, co wymaga efektywniejszej wymiany powietrza. Dodatkowo, w kuchniach musimy uwzględnić konieczność odprowadzania zapachów i oparów powstających podczas gotowania.
- Dla kuchni zaleca się kanał wentylacyjny o przekroju minimum 14x21 cm, aby zapewnić przepływ powietrza na poziomie 70 m³/h.
- W łazienkach rekomendowany jest przewód o wymiarach co najmniej 14x14 cm, zapewniający przepływ 50 m³/h, ale w większych łazienkach warto rozważyć przekrój 14x21 cm dla lepszej cyrkulacji powietrza.
Wielkość nominalna i pole przekroju poprzecznego
Wielkość nominalna przewodu wentylacyjnego odnosi się do wewnętrznych wymiarów boków (a i b) dla przewodów prostokątnych lub średnicy wewnętrznej (d) dla przewodów okrągłych. To podstawowy parametr używany w projektowaniu i doborze elementów systemu wentylacyjnego.
Pole przekroju poprzecznego to faktyczna powierzchnia wewnętrzna kanału wentylacyjnego, przez którą przepływa powietrze. Dla przewodów prostokątnych oblicza się je jako iloczyn długości boków (a x b), a dla okrągłych używa się wzoru na pole koła (πr²).
Te pojęcia są kluczowe przy doborze przewodów wentylacyjnych. Wielkość nominalna pozwala na szybkie porównanie i dopasowanie elementów, podczas gdy pole przekroju decyduje o rzeczywistej przepustowości kanału. Prawidłowe obliczenie tych wartości gwarantuje efektywną pracę całego systemu wentylacyjnego.
Przykład obliczenia:
- Dla przewodu prostokątnego 14x21 cm: pole przekroju = 14 cm x 21 cm = 294 cm²
- Dla przewodu okrągłego o średnicy 15 cm: pole przekroju = π x (7,5 cm)² ≈ 176,7 cm²
Normy dotyczące wymiarów przewodów wentylacyjnych
Normy PN-EN 1505 i PN-EN 1506 regulują wymiary przewodów wentylacyjnych odpowiednio dla kanałów prostokątnych i okrągłych.
PN-EN 1505 określa standardowe wymiary kanałów wentylacyjnych prostokątnych, zapewniając jednolitość i kompatybilność elementów systemu. Norma ta uwzględnia szeroki zakres rozmiarów, od małych kanałów dla pojedynczych pomieszczeń po duże przewody dla systemów przemysłowych.

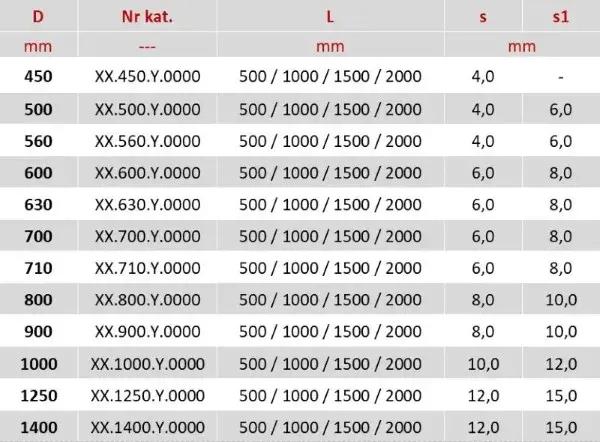

PN-EN 1506 skupia się na przewodach okrągłych, definiując ich standardowe średnice i tolerancje wymiarowe. Ta norma jest kluczowa dla zapewnienia prawidłowego przepływu powietrza w systemach wykorzystujących okrągłe kanały wentylacyjne.
Kluczowe aspekty, na które zwracają uwagę te normy:
- Standaryzacja wymiarów dla łatwiejszego projektowania i montażu
- Określenie tolerancji wymiarowych dla zapewnienia szczelności połączeń
- Wytyczne dotyczące materiałów i grubości ścianek przewodów
- Zalecenia odnośnie do oznaczania i identyfikacji przewodów
Jak korzystać z norm przy projektowaniu wentylacji
Przy projektowaniu systemu wentylacji, zawsze sprawdzaj aktualną wersję norm PN-EN 1505 i PN-EN 1506. Dobieraj wymiary przewodów wentylacyjnych zgodnie z tabelami zawartymi w normach, uwzględniając specyfikę budynku i wymagania poszczególnych pomieszczeń. Pamiętaj o zachowaniu odpowiednich tolerancji wymiarowych, aby zapewnić szczelność i efektywność systemu.
Korzystaj z tabel przeliczeniowych zawartych w normach, aby dobrać odpowiednie wielkości kanałów wentylacyjnych w zależności od wymaganego przepływu powietrza. Przy łączeniu różnych typów przewodów, upewnij się, że przejścia między nimi są zgodne z zaleceniami norm.
Wpływ wymiarów przewodów na efektywność wentylacji
Wymiary przewodów wentylacyjnych mają kluczowy wpływ na przepływ powietrza. Odpowiednio dobrane rozmiary zapewniają optymalną prędkość przepływu, minimalizując straty ciśnienia i hałas. Zbyt małe kanały zwiększają opór powietrza, podczas gdy zbyt duże mogą prowadzić do niskiej prędkości przepływu i osadzania się zanieczyszczeń.
Konsekwencje niewłaściwych wymiarów kanałów wentylacyjnych mogą być poważne. Zbyt małe przewody powodują niedostateczną wymianę powietrza, co może skutkować problemami z wilgocią i jakością powietrza. Z kolei przewymiarowane kanały zwiększają koszty instalacji i mogą prowadzić do nieefektywnej pracy systemu wentylacyjnego.
Optymalizacja wymiarów przewodów wentylacyjnych wymaga dokładnych obliczeń i uwzględnienia specyfiki budynku. Kluczowe jest zachowanie równowagi między efektywnym przepływem powietrza a ekonomiką instalacji. Profesjonalne projektowanie, uwzględniające wszystkie czynniki, zapewni maksymalną wydajność systemu wentylacyjnego przy optymalnych kosztach.
Klucz do efektywnej wentylacji: Dobór odpowiednich wymiarów przewodów
Prawidłowy dobór wymiarów przewodów wentylacyjnych jest fundamentem skutecznego systemu wentylacji. Od standardowych rozmiarów 14x14 cm i 14x21 cm po specjalistyczne rozwiązania dla różnych pomieszczeń - każdy aspekt ma znaczenie dla komfortu i zdrowia mieszkańców.
Pamiętajmy, że minimalne wymagania prawne to tylko punkt wyjścia. Optymalne wymiary kanałów wentylacyjnych uwzględniają specyfikę budynku, przeznaczenie pomieszczeń oraz czynniki takie jak wysokość przewodów czy różnice temperatur. Normy PN-EN 1505 i PN-EN 1506 stanowią nieocenione źródło wiedzy przy projektowaniu systemów wentylacyjnych.
Efektywna wentylacja to więcej niż tylko przepływ powietrza - to gwarancja zdrowego środowiska wewnętrznego. Inwestycja w odpowiednio zwymiarowane przewody wentylacyjne przekłada się na długoterminowe korzyści: od oszczędności energii po poprawę jakości życia. Pamiętajmy, że w kwestii wentylacji nie ma miejsca na kompromisy - precyzyjne planowanie i dobór wymiarów to klucz do czystego i świeżego powietrza w naszych domach.
