Projektowanie schodów żelbetowych: Krok po kroku do trwałości

Projektowanie schodów żelbetowych to kluczowy element procesu budowlanego. Wymaga ono dokładności i znajomości zasad budownictwa. Schody żelbetowe są często wybierane w budynkach mieszkalnych i publicznych. Dlaczego? Są trwałe i można je dostosować do różnych projektów. Istnieją różne typy schodów żelbetowych, takie jak monolityczne płytowe, wspornikowe czy policzkowe. Każdy z nich ma swoje zalety.

Proces projektowania obejmuje kilka etapów. Zaczyna się od planowania, przez obliczenia konstrukcyjne, aż po wykonanie projektu i zbrojenie. Właściwe deskowanie i wylewanie betonu są kluczowe dla sukcesu. Ważne jest też wykończenie, które nadaje schodom ostateczny wygląd.

Projektując schody żelbetowe, należy pamiętać o bezpieczeństwie i trwałości. Muszą one spełniać normy budowlane. Estetyka jest również istotna - schody można dopasować do stylu budynku. Konsultacja z doświadczonym inżynierem jest zawsze dobrym pomysłem.

Najważniejsze informacje:

• Schody żelbetowe są trwałe i wszechstronne
• Istnieją różne typy schodów: monolityczne, wspornikowe, policzkowe
• Projektowanie obejmuje planowanie, obliczenia i wykonanie
• Deskowanie i wylewanie betonu to kluczowe etapy
• Bezpieczeństwo i zgodność z normami są priorytetem
• Estetyka schodów powinna pasować do stylu budynku
• Konsultacja z inżynierem jest zalecana

Rodzaje schodów żelbetowych

Projektowanie schodów żelbetowych wymaga znajomości różnych typów konstrukcji. Każdy rodzaj ma swoje unikalne cechy i zastosowania. Przyjrzyjmy się trzem głównym typom schodów żelbetowych.

Schody monolityczne płytowe to masywne konstrukcje, gdzie płyta żelbetowa opiera się na belkach lub ścianach. Są idealne do małych przestrzeni, oferując solidność i trwałość. Ich projektowanie często uwzględnia dodatkowe wzmocnienia dla zwiększenia nośności.

Schody wspornikowe to nowocześniejsze rozwiązanie. Stopnie są mocowane bezpośrednio do ściany, tworząc efekt "lewitacji". Konstrukcja schodów betonowych tego typu wymaga precyzyjnego planowania i wykonania wzmocnień w ścianie nośnej.

Schody monolityczne żelbetowe typu policzkowego charakteryzują się stopniami osadzonymi między dwoma bocznymi elementami nośnymi. Ta konstrukcja zapewnia doskonałą stabilność i estetykę, będąc często wybieraną w eleganckich wnętrzach.

Typ schodów	Zalety	Wady
Monolityczne płytowe	Duża wytrzymałość, idealne do małych przestrzeni	Masywny wygląd, ograniczone możliwości designu
Wspornikowe	Nowoczesny wygląd, oszczędność miejsca	Wyższy koszt, skomplikowana konstrukcja
Policzkowe	Stabilność, różnorodność wykończeń	Mogą zajmować więcej miejsca

Etapy projektowania schodów żelbetowych

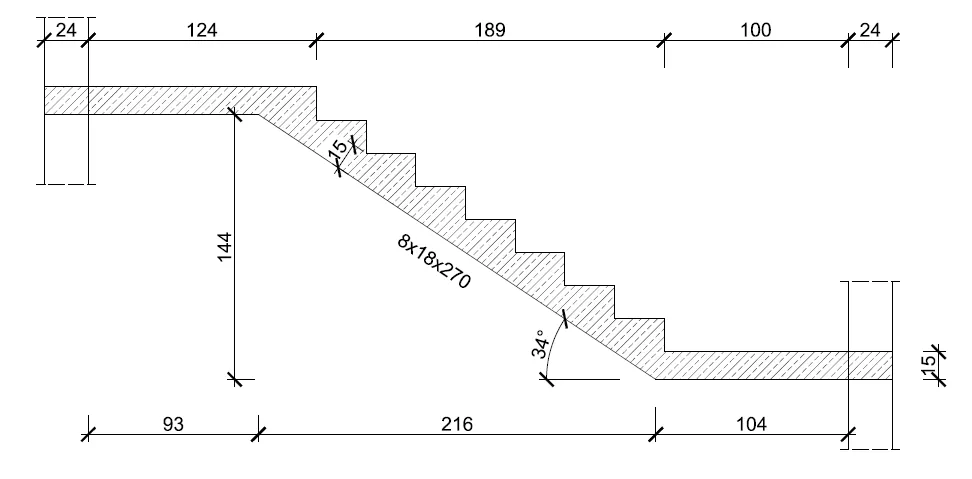

Planowanie i wymiarowanie

Kluczowym krokiem w projektowaniu schodów żelbetowych jest precyzyjne planowanie. Zaczynamy od określenia wysokości kondygnacji i dostępnej przestrzeni. To pozwala nam ustalić liczbę stopni i ich wymiary.

Ergonomia jest tu kluczowa. Idealne schody powinny mieć stopnie o wysokości 15-17 cm i szerokości 30-32 cm. Takie wymiarowanie schodów żelbetowych zapewnia komfort i bezpieczeństwo użytkowania.

Nie zapominajmy o szerokości biegu. Dla domów jednorodzinnych zaleca się minimum 80 cm, a dla budynków użyteczności publicznej nawet 120 cm lub więcej. Pamiętajmy, że schody to nie tylko funkcjonalność, ale i element architektury wnętrz.

Obliczenia konstrukcyjne

Obliczenia schodów żelbetowych to skomplikowany proces. Inżynierowie muszą uwzględnić nie tylko ciężar własny konstrukcji, ale także obciążenia użytkowe. Dla domów jednorodzinnych przyjmuje się obciążenie 3 kN/m², a dla budynków publicznych nawet 5 kN/m² lub więcej.

Dobór materiałów jest równie istotny. Zazwyczaj stosuje się beton klasy C20/25 lub wyższej. Stal zbrojeniowa powinna mieć odpowiednią wytrzymałość, najczęściej wybiera się gatunek B500SP. Precyzyjne obliczenia schodów żelbetowych gwarantują bezpieczeństwo i trwałość konstrukcji na długie lata.

Przygotowanie dokumentacji technicznej

Dokumentacja techniczna to serce każdego projektu. Musi zawierać szczegółowe rysunki konstrukcyjne, w tym przekroje i rzuty schodów.

Niezbędne są też specyfikacje materiałowe oraz opis technologii wykonania. Dobra dokumentacja to podstawa udanej realizacji projektowania schodów żelbetowych.

Czytaj więcej: Do budowy domu: kompletny poradnik od A do Z - wszystko co musisz wiedzieć

Dobór materiałów do budowy schodów żelbetowych

Beton - klasy i właściwości

W konstrukcji schodów betonowych kluczową rolę odgrywa odpowiedni dobór betonu. Najczęściej stosuje się klasy C20/25 lub C25/30. Te betony oferują doskonały balans między wytrzymałością a ceną.

Warto rozważyć dodatki do betonu, takie jak plastyfikatory czy domieszki mrozoodporne. Zwiększają one trwałość i ułatwiają pracę. Pamiętajmy, że projektowanie schodów żelbetowych to nie tylko forma, ale przede wszystkim funkcjonalność i bezpieczeństwo.

Stal zbrojeniowa - rodzaje i zastosowanie

Zbrojenie schodów betonowych wymaga starannego doboru stali. Najpopularniejsze są pręty żebrowane klasy A-IIIN (B500SP). Charakteryzują się wysoką wytrzymałością i dobrą przyczepnością do betonu.

W niektórych przypadkach stosuje się również stal A-0 (St0S) do strzemion. Właściwe zbrojenie schodów betonowych jest kluczowe dla stabilności całej konstrukcji. Pamiętajmy o odpowiednim otuleniu prętów betonem - to gwarancja trwałości i ochrony przed korozją.

Zbrojenie schodów żelbetowych

Zbrojenie schodów betonowych to proces wymagający precyzji i doświadczenia. Zaczynamy od ułożenia dolnego zbrojenia płyty biegowej. Pręty główne układamy prostopadle do kierunku biegu schodów, a pręty rozdzielcze równolegle.

Kluczowe jest odpowiednie zakotwienie zbrojenia w spocznikach i ścianach. Stosujemy tu pręty odgięte lub specjalne łączniki. W miejscach szczególnie narażonych na naprężenia, jak naroża stopni, stosujemy dodatkowe wkładki zbrojeniowe.

Nie zapominajmy o strzemionach. W projektowaniu schodów żelbetowych pełnią one rolę zbrojenia poprzecznego, przeciwdziałając siłom ścinającym. Ich rozstaw i średnica zależą od obciążeń i geometrii schodów.

Deskowanie schodów żelbetowych

Deskowanie to kluczowy etap w konstrukcji schodów betonowych. Musi być stabilne i szczelne, aby zapobiec wyciekom mieszanki betonowej. Najczęściej stosuje się deskowanie tradycyjne z drewna lub nowoczesne systemy szalunkowe.

Precyzja jest tu kluczowa. Nawet milimetrowe odchylenia mogą wpłynąć na końcowy efekt. Dlatego projektowanie schodów żelbetowych uwzględnia także szczegółowy plan deskowania, z uwzględnieniem wszystkich wymiarów i kątów.

Proces wylewania betonu

• Przygotowanie mieszanki betonowej o odpowiedniej konsystencji
• Stopniowe wylewanie betonu, zaczynając od najniższego punktu
• Dokładne zagęszczanie betonu wibratorem
• Wyrównywanie powierzchni stopni i spoczników
• Pielęgnacja betonu przez minimum 7 dni po wylaniu

Wykańczanie schodów żelbetowych

Wykończenie schodów to ostatni, ale równie ważny etap projektowania schodów żelbetowych. Najprostszą metodą jest szlifowanie i malowanie powierzchni betonowej. To ekonomiczne rozwiązanie, które podkreśla surowy charakter betonu.

Alternatywą jest okładzina z płytek lub kamienia naturalnego. Takie wykończenie pozwala na większą swobodę w kształtowaniu estetyki schodów. Warto pamiętać o antypoślizgowych właściwościach materiałów, szczególnie w miejscach publicznych.

Coraz popularniejsze stają się też żywice epoksydowe. Tworzą one gładką, łatwą w utrzymaniu powierzchnię. Projektowanie schodów żelbetowych to nie tylko konstrukcja, ale i dbałość o detale wykończeniowe.

Bezpieczeństwo i zgodność z normami budowlanymi

Projektowanie schodów żelbetowych musi być zgodne z obowiązującymi normami. Kluczowa jest tu norma PN-EN 1992-1-1, określająca zasady projektowania konstrukcji żelbetowych. Definiuje ona m.in. minimalne grubości płyt i otuliny zbrojenia.

Bezpieczeństwo użytkowania to priorytet. Norma PN-B-02003 określa obciążenia zmienne na schodach. Dla domów jednorodzinnych to 3 kN/m², a dla budynków użyteczności publicznej nawet 5 kN/m². Konstrukcja schodów betonowych musi być zaprojektowana z uwzględnieniem tych obciążeń.

Nie zapominajmy o ergonomii. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki, określa maksymalne wysokości stopni i minimalne szerokości biegów. Przestrzeganie tych norm to nie tylko wymóg prawny, ale przede wszystkim gwarancja komfortu i bezpieczeństwa użytkowników.

Aspekty estetyczne projektowania schodów żelbetowych

Dostosowanie do różnych stylów architektonicznych

Projektowanie schodów żelbetowych to nie tylko inżynieria, ale i sztuka. W stylu minimalistycznym sprawdzą się proste, geometryczne formy z surowego betonu. Taki design podkreśli nowoczesny charakter wnętrza.

Dla klasycznych wnętrz warto rozważyć schody z okładziną kamienną lub drewnianą. Konstrukcja schodów betonowych pozwala na dużą swobodę w doborze materiałów wykończeniowych. Możemy stworzyć zarówno eleganckie marmurowe stopnie, jak i przytulne drewniane okładziny.

W stylu industrialnym sprawdzą się surowe, betonowe powierzchnie z widocznym szalunkiem. To modne rozwiązanie, które doskonale komponuje się z cegłą i metalem. Pamiętajmy, że schody monolityczne żelbetowe to nie tylko element konstrukcyjny, ale i ważny akcent dekoracyjny.

Innowacyjne rozwiązania projektowe

Nowoczesne projektowanie schodów żelbetowych to pole do innowacji. Coraz częściej spotyka się schody spiralne z betonu, które są prawdziwymi rzeźbami we wnętrzach.

Ciekawym trendem są schody z podświetleniem LED zintegrowanym z betonem. Takie rozwiązanie nie tylko poprawia bezpieczeństwo, ale tworzy też niepowtarzalny efekt wizualny. Konstrukcja schodów betonowych daje projektantom ogromne możliwości kreacji.

Rola inżyniera w projektowaniu schodów żelbetowych

Doświadczony inżynier to klucz do udanego projektowania schodów żelbetowych. To on przeprowadza szczegółowe obliczenia schodów żelbetowych, uwzględniając wszystkie siły działające na konstrukcję. Jego wiedza pozwala na optymalizację zużycia materiałów przy zachowaniu pełnego bezpieczeństwa.

Inżynier dba też o zgodność projektu z normami i przepisami. Zna najnowsze technologie i materiały, co pozwala na innowacyjne rozwiązania. Współpraca z doświadczonym specjalistą to gwarancja, że nasze schody będą nie tylko piękne, ale i bezpieczne przez długie lata.

Pamiętajmy, że projektowanie schodów żelbetowych to proces interdyscyplinarny. Dobry inżynier potrafi współpracować z architektem, łącząc funkcjonalność z estetyką. To właśnie ta synergia pozwala tworzyć schody, które są nie tylko elementem komunikacji, ale prawdziwą ozdobą budynku.

Klucz do sukcesu: Kompleksowe podejście w projektowaniu schodów żelbetowych

Projektowanie schodów żelbetowych to złożony proces, wymagający równowagi między techniczną precyzją a estetyczną wizją. Od wyboru odpowiedniego typu schodów, przez staranne obliczenia konstrukcyjne, aż po finalne wykończenie - każdy etap ma kluczowe znaczenie dla końcowego efektu.

Kluczem do sukcesu jest holistyczne podejście. Inżynier musi ściśle współpracować z architektem, aby stworzyć schody nie tylko bezpieczne i funkcjonalne, ale także piękne. Nowoczesne trendy w projektowaniu schodów żelbetowych otwierają nowe możliwości, pozwalając traktować schody jako prawdziwe dzieła sztuki w przestrzeni.

Pamiętajmy, że dobry projekt to taki, który spełnia wszystkie normy bezpieczeństwa, jest ergonomiczny dla użytkowników i jednocześnie wpisuje się w estetykę całego budynku. Konstrukcja schodów betonowych to nie tylko wyzwanie techniczne, ale i szansa na stworzenie unikalnego elementu architektonicznego, który będzie służył i zachwycał przez długie lata.
