Wentylacja grawitacyjna to prosty i ekonomiczny system wymiany powietrza w budynkach. Opiera się na naturalnych siłach, wykorzystując różnice temperatur i grawitację. Ciepłe powietrze unosi się do góry i wydostaje przez kominy. To z kolei zasysa chłodniejsze powietrze z zewnątrz. System ten ma swoje zalety i wady. Jest tani w montażu i eksploatacji, ale jego skuteczność zależy od warunków atmosferycznych.
Kluczowe elementy to kominy wentylacyjne i kratki. Ich prawidłowe rozmieszczenie jest kluczowe dla efektywności systemu. Wentylacja grawitacyjna wymaga odpowiedniego planowania już na etapie projektowania budynku.
Najważniejsze informacje:- Działa bez prądu, wykorzystując naturalne siły
- Tania w montażu i eksploatacji
- Wymaga odpowiedniego planowania i projektowania
- Skuteczność zależy od warunków atmosferycznych
- Brak możliwości regulacji intensywności wentylacji
- Może prowadzić do problemów z wilgocią przy niewystarczającej wymianie powietrza
Czym jest wentylacja grawitacyjna?
Wentylacja grawitacyjna to naturalny system wymiany powietrza w budynkach, wykorzystujący różnice temperatur i ciśnień. Działa bez użycia urządzeń mechanicznych, co czyni ją ekonomicznym rozwiązaniem.

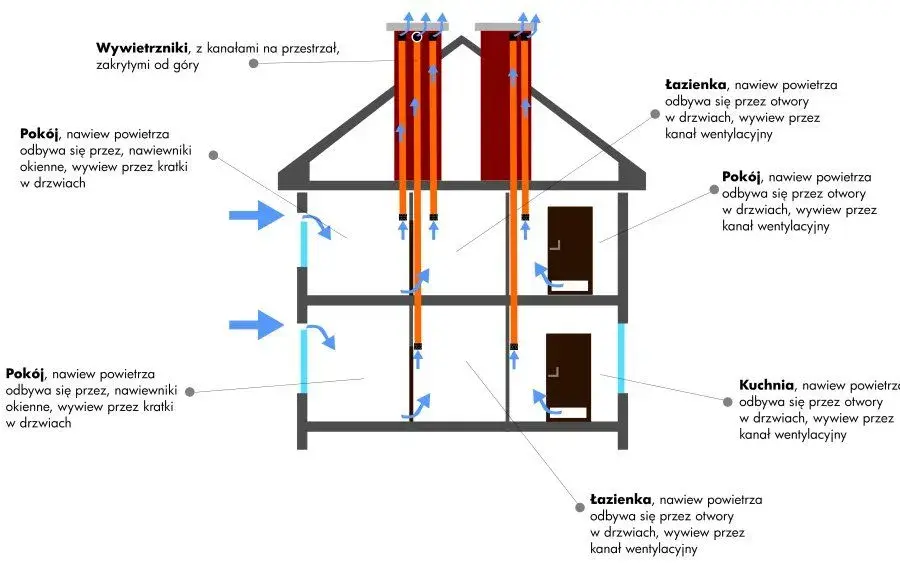

Zasada działania opiera się na konwekcji. Ciepłe powietrze, będąc lżejsze, unosi się ku górze i wydostaje przez przewody wentylacyjne. To tworzy podciśnienie, które zasysa chłodniejsze powietrze z zewnątrz. Efektywność systemu zależy od różnicy temperatur między wnętrzem a otoczeniem.
Główne elementy systemu to:
- Kominy wentylacyjne
- Kratki wentylacyjne
- Nawiewniki okienne lub ścienne
Projektowanie systemu wentylacji grawitacyjnej
Projektowanie wentylacji grawitacyjnej wymaga starannego planowania. Kluczowe jest określenie liczby i lokalizacji kominów oraz kratek wentylacyjnych. Projekt musi uwzględniać układ pomieszczeń, ich przeznaczenie oraz wymagania prawne.
Liczba i lokalizacja kominów zależą od wielkości budynku i liczby pomieszczeń. Zwykle projektuje się jeden komin na każde mieszkanie lub kondygnację. Ważne, by kominy były umieszczone w miejscach umożliwiających efektywny przepływ powietrza.
Prawidłowe rozmieszczenie kratek wentylacyjnych jest kluczowe dla skuteczności systemu. Kratki należy umieszczać w pomieszczeniach o zwiększonej wilgotności, takich jak kuchnie czy łazienki. Powinny znajdować się co najmniej 15 cm pod sufitem, by zapewnić optymalny przepływ powietrza.
Wymiary i specyfikacje techniczne
Minimalne wymiary kanałów wentylacyjnych to 14x14 cm lub średnica 15 cm. To zapewnia odpowiedni przepływ powietrza bez nadmiernych oporów.
Długość kominów powinna wynosić co najmniej 3 metry od najwyższej kratki wentylacyjnej do wylotu nad dachem. Zapewnia to odpowiedni ciąg.
| Pomieszczenie | Minimalna powierzchnia kanału |
|---|---|
| Kuchnia | 0,016 m² |
| Łazienka | 0,014 m² |
| Pokój mieszkalny | 0,012 m² |
Czytaj więcej: Przyłącze elektryczne budowlane: Proces, koszty i formalności
Niezbędne materiały i narzędzia
Przed przystąpieniem do montażu wentylacji grawitacyjnej, należy zgromadzić odpowiednie materiały i narzędzia. Oto lista niezbędnych elementów:
Materiały:
- Rury wentylacyjne
- Kratki wentylacyjne
- Nawiewniki
- Kształtki (kolanka, trójniki)
- Taśma aluminiowa
- Silikon
- Kołki rozporowe
Narzędzia:
- Wiertarka z wiertłami
- Młotek
- Śrubokręt
- Nóż do tapet
- Miara
- Poziomnica
Krok po kroku: montaż wentylacji grawitacyjnej
Instalacja wentylacji grawitacyjnej to proces wymagający precyzji i uwagi. Poniżej przedstawiamy kolejne etapy montażu.
Przygotowanie otworów w ścianach i sufitach
Zacznij od dokładnego oznaczenia miejsc na otwory. Użyj poziomicy, by zapewnić ich prawidłowe ustawienie. Następnie wywierć otwory pilotażowe, a potem rozszerz je do odpowiednich wymiarów. Pamiętaj o zachowaniu ostrożności podczas wiercenia.
Bezpieczeństwo jest kluczowe. Zawsze używaj okularów ochronnych i maski przeciwpyłowej. Przed wierceniem sprawdź, czy w ścianie nie przebiegają przewody elektryczne lub rury.
Instalacja kanałów wentylacyjnych
Montaż kanałów wentylacyjnych rozpocznij od najniższego punktu, stopniowo przesuwając się ku górze. Łącz elementy, używając odpowiednich kształtek. Upewnij się, że połączenia są szczelne - użyj taśmy aluminiowej lub silikonu do ich uszczelnienia. Pamiętaj o zachowaniu odpowiedniego spadku kanałów, by uniknąć gromadzenia się kondensatu.
Zwróć szczególną uwagę na izolację kanałów przechodzących przez nieogrzewane przestrzenie, takie jak strychy. Zapobiegnie to kondensacji pary wodnej wewnątrz kanałów.
Montaż kratek wentylacyjnych
Kratki wentylacyjne montuj na końcu każdego kanału. Upewnij się, że są stabilnie zamocowane i szczelnie przylegają do ściany lub sufitu. Użyj poziomicy, by zapewnić ich prawidłowe ustawienie.
Pamiętaj, by kratki były umieszczone co najmniej 15 cm pod sufitem. W kuchniach i łazienkach zaleca się montaż kratek z jak najwyższym przepływem powietrza.
Typowe błędy przy instalacji wentylacji grawitacyjnej
Wykonanie wentylacji grawitacyjnej może być wyzwaniem. Oto najczęstsze błędy, których należy unikać:
Niewłaściwe wymiary kanałów: Zbyt wąskie kanały ograniczają przepływ powietrza. Zawsze stosuj się do zalecanych wymiarów minimalnych.
Brak odpowiedniego spadku: Kanały bez spadku mogą gromadzić kondensat. Zapewnij delikatny spadek w kierunku wylotu.
Nieszczelne połączenia: Przecieki zmniejszają efektywność systemu. Dokładnie uszczelniaj wszystkie łączenia.
Niewłaściwe umiejscowienie kratek: Zbyt nisko umieszczone kratki nie zapewnią dobrej wentylacji. Montuj je blisko sufitu.
Przepisy budowlane i wymagania prawne
Projektowanie wentylacji grawitacyjnej musi być zgodne z obowiązującymi przepisami. Określają one minimalne wymiary kanałów, ich lokalizację oraz wymagania dotyczące materiałów.
Kluczowe przepisy znajdują się w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dokument ten określa m.in. minimalną wysokość kanałów wentylacyjnych oraz wymagania dotyczące ich izolacji.
Szczegółowe informacje można znaleźć na stronie Ministerstwa Rozwoju i Technologii lub w lokalnym inspektoracie nadzoru budowlanego.
Konserwacja i utrzymanie systemu wentylacji grawitacyjnej
Regularna konserwacja jest kluczowa dla efektywności wentylacji grawitacyjnej. Zapewnia ona prawidłowe funkcjonowanie systemu i przedłuża jego żywotność.
Podstawowe czynności konserwacyjne obejmują czyszczenie kratek wentylacyjnych, kontrolę drożności kanałów oraz sprawdzanie szczelności połączeń. Warto też regularnie kontrolować stan nawiewników i dbać o ich czystość.
Zaleca się przeprowadzanie kompleksowego przeglądu systemu co najmniej raz w roku, najlepiej przed sezonem grzewczym.
Rozwiązywanie typowych problemów
Słaby ciąg: Sprawdź, czy kanały nie są zablokowane. Czasem pomaga tymczasowe otwarcie okien.
Hałas w kanałach: Może być spowodowany luźnymi elementami. Sprawdź i dokręć wszystkie połączenia.
Wilgoć na ścianach: To znak niewystarczającej wentylacji. Rozważ zwiększenie liczby nawiewników lub częstsze wietrzenie.
Zalety i wady wentylacji grawitacyjnej
Jak wykonać wentylację grawitacyjną to ważne pytanie, ale równie istotne jest zrozumienie jej zalet i wad.
| Zalety | Wady |
|---|---|
| Niskie koszty eksploatacji | Zależność od warunków atmosferycznych |
| Brak hałasu | Trudność w kontrolowaniu intensywności wentylacji |
| Prosta konstrukcja | Możliwe straty ciepła w sezonie grzewczym |
| Brak zużycia prądu | Mniejsza efektywność w nowoczesnych, szczelnych budynkach |
Wady obejmują ograniczoną kontrolę nad intensywnością wentylacji i potencjalne straty ciepła zimą. System może być mniej efektywny w ciepłe dni, gdy różnica temperatur jest niewielka. W nowoczesnych, szczelnych budynkach może nie zapewniać wystarczającej wymiany powietrza.
Klucz do zdrowego domu: Kompleksowy przewodnik po wentylacji grawitacyjnej
Wentylacja grawitacyjna to ekonomiczne i naturalne rozwiązanie dla zapewnienia świeżego powietrza w domu. Jej skuteczność zależy od prawidłowego zaprojektowania i wykonania. Kluczowe elementy to odpowiednie wymiary kanałów, prawidłowe rozmieszczenie kratek wentylacyjnych i dbałość o szczelność połączeń.
Montaż wentylacji grawitacyjnej wymaga staranności i przestrzegania przepisów budowlanych. Choć proces może wydawać się skomplikowany, krok po kroku można go wykonać samodzielnie. Pamiętaj jednak o regularnej konserwacji systemu, aby zapewnić jego długotrwałą efektywność.
Mimo pewnych ograniczeń, takich jak zależność od warunków atmosferycznych, wentylacja grawitacyjna pozostaje popularnym wyborem ze względu na niskie koszty eksploatacji i prostotę działania. Zrozumienie jej zalet i wad pomoże Ci podjąć świadomą decyzję o wyborze tego systemu dla swojego domu.
